Машины для формовки стальных шпилек и гусеничных валков​

Классификация оборудования:

По типу продукта:

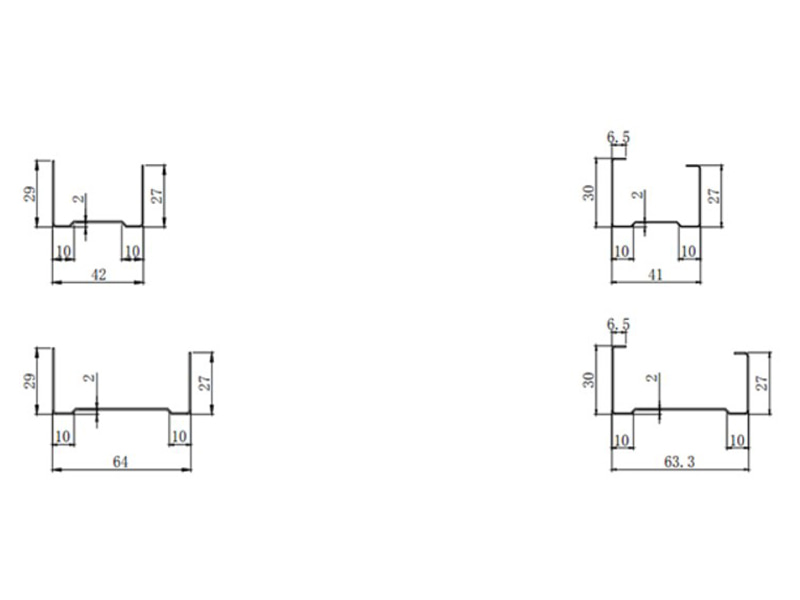

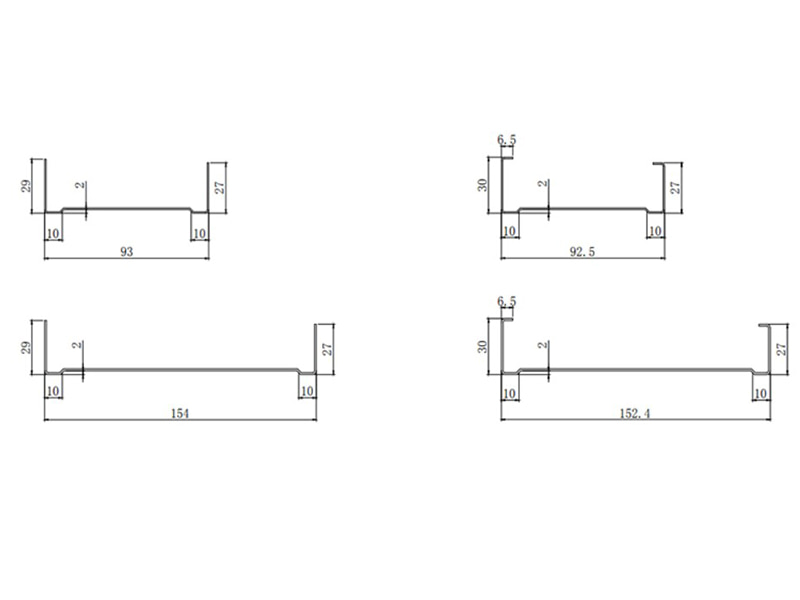

Машина для формовки С-образного киля

U-образная (корытообразная) машина для формовки киля

Машина для формовки Г-образного/углового киля

Специализированные машины для других килей специальной формы (таких как V-образные, Т-образные и кассетные кили)

Многофункциональная килевая машина: путем замены роликового узла можно изготавливать различные типы килей.

По способу привода:

Механическая трансмиссия: традиционная, относительно простая конструкция.

Гидравлический привод: высокая мощность, подходит для толстых материалов или больших поперечных сечений.

Сервопривод: высокая точность, быстрый отклик и гибкое управление, что делает его основным продуктом высококлассного оборудования.

По структуре:

Тип сквозного вала: все формовочные рамы приводятся в движение последовательно с помощью длинного приводного вала, что обеспечивает компактную конструкцию и отличную жесткость.

Раздельный/сегментированный тип: каждая рама имеет независимый привод (особенно сервопривод), что обеспечивает исключительную гибкость и легкую регулировку зазора между роликами.

По уровню автоматизации:

Базовый тип (требуется ручная погрузка и разгрузка)

Полуавтоматический тип

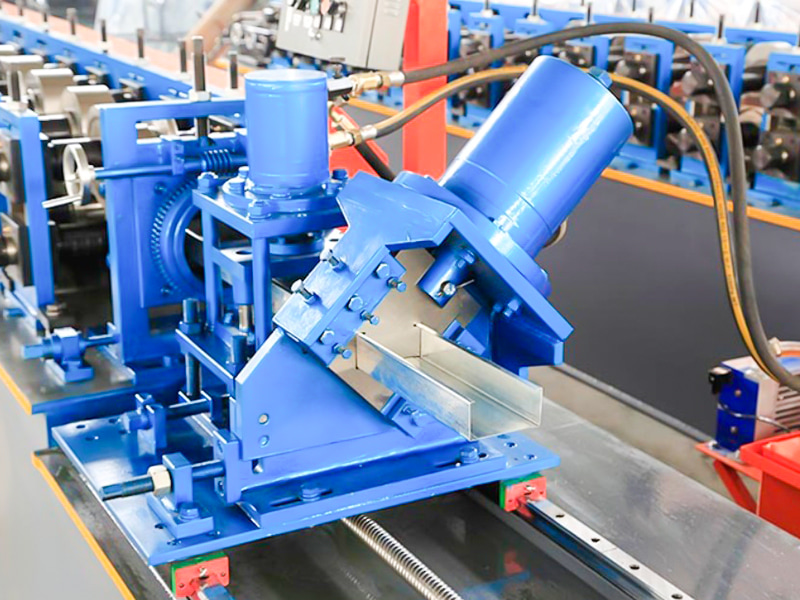

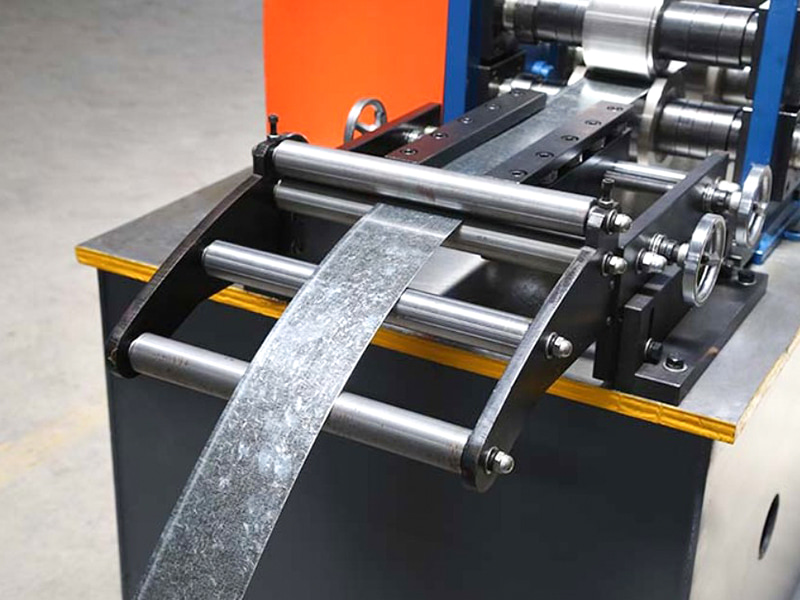

Полностью автоматический тип (включает автоматическую размотку, правку, формовку, сервоуправляемую резку по длине и автоматическую укладку/тюкование)

Основные характеристики и преимущества

Высокая эффективность: непрерывное производство со скоростью 30–150 м/мин и даже выше, значительно превосходящее поштучную штамповку или традиционные методы обработки.

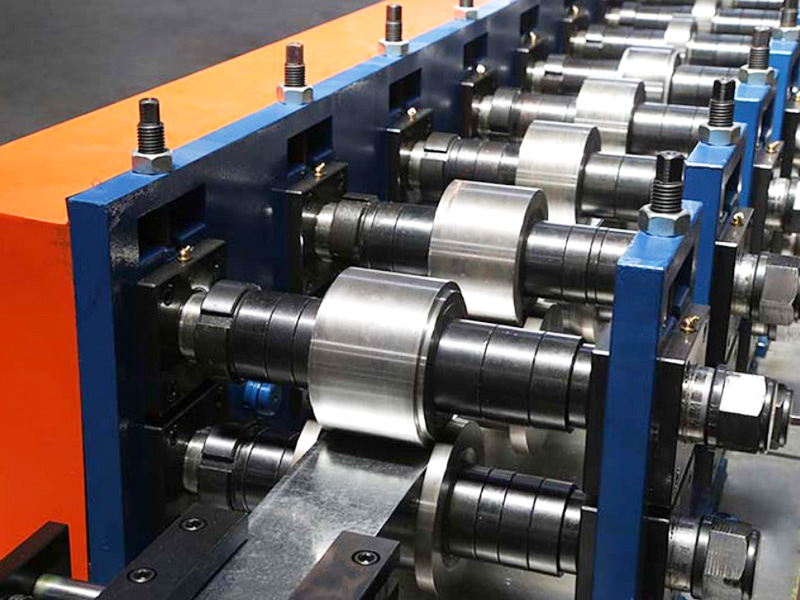

Высокая точность: формовочные ролики подвергаются прецизионной обработке и оснащены усовершенствованной системой сервоуправления для обеспечения точности размеров и прямолинейности килевой секции с допусками обычно в пределах от ±0,1 мм до ±0,3 мм.

Экономия материала: Холодная прокатка — это процесс пластической деформации, при котором практически не образуется стружка, что обеспечивает почти 100%-ную утилизацию материала (при резке происходит лишь небольшая потеря).

Улучшенные свойства материала: Холодная прокатка обеспечивает определенную степень холодного упрочнения, что может значительно повысить прочность и жесткость готового киля.

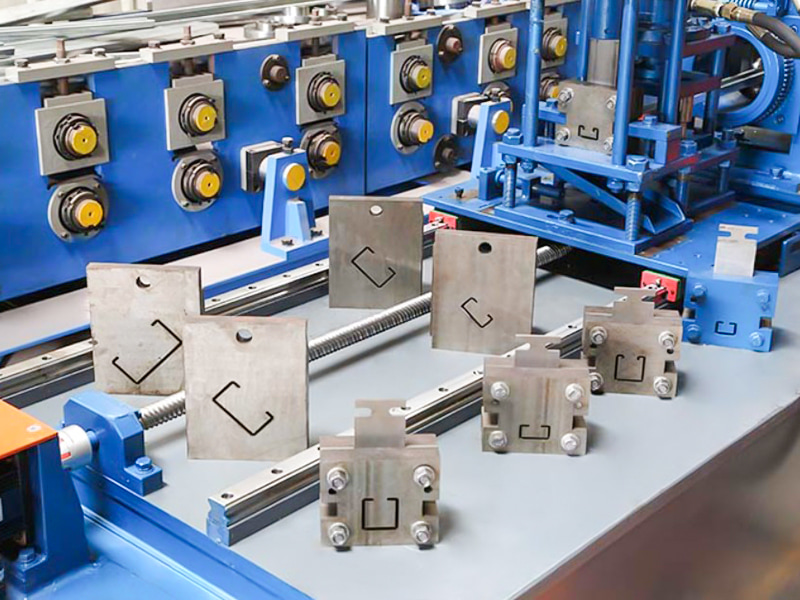

Гибкость: Заменяя формовочные ролики на ролики другой формы, одна и та же машина может изготавливать кили различных форм и размеров поперечного сечения (например, С-образные и U-образные кили различной высоты, ширины и толщины). Стоимость инструмента относительно невелика.

Высокая автоматизация: весь процесс, от размотки до резки и разгрузки, полностью автоматизирован, что сокращает ручное вмешательство, снижает трудоемкость и повышает стабильность и последовательность производства.

Превосходное качество поверхности: поскольку выполняется профилирование, повреждение оцинкованной или покрытой поверхности сырья минимально, что обеспечивает превосходный внешний вид готового продукта.
