Линия по производству сейсмостойких сдвиговых стенок

Основные функции и технические особенности:

1.Интегрированное формирование композитных секций

Основная стеновая панель: высокопрочная стальная пластина (Q550GJ/Q690) толщиной 2,0–8,0 мм и прочностью на разрыв ≥650 МПа.

Вертикальные ребра жесткости: холодногнутые в Т-образные или U-образные ребра (высотой 80–200 мм) для повышения устойчивости стены к короблению.

Горизонтальные сдвиговые полосы: поперечные гофры, сформированные валками (длиной 150–300 мм), для улучшения рассеивания энергии. https://example.com/spsw-profile.png (Схематическая схема: Композитная конструкция стенки сдвига стальной пластины)

2.Оптимизированное проектирование сейсмических характеристик

Заданные линии изгиба "слабая балка, прочная стенка" на роликах направляют направленное высвобождение сейсмической энергии (соответствующее требованиям сейсмостойкости магнитудой 8).

Интеллектуальная регулировка расстояния между ребрами жесткости (300–600 мм) предотвращает неустойчивость стенки вне плоскости.

3.Эффективное цифровое производство

Прямой накопитель данных BIM: напрямую анализирует данные модели здания и автоматически корректирует размеры профиля (адаптируясь к различной высоте этажей).

Онлайн-лазерное измерение толщины с помощью машинного зрения обеспечивает точность позиционирования группы отверстий ±0,3 мм (что соответствует требованиям к высокопрочным болтовым соединениям).

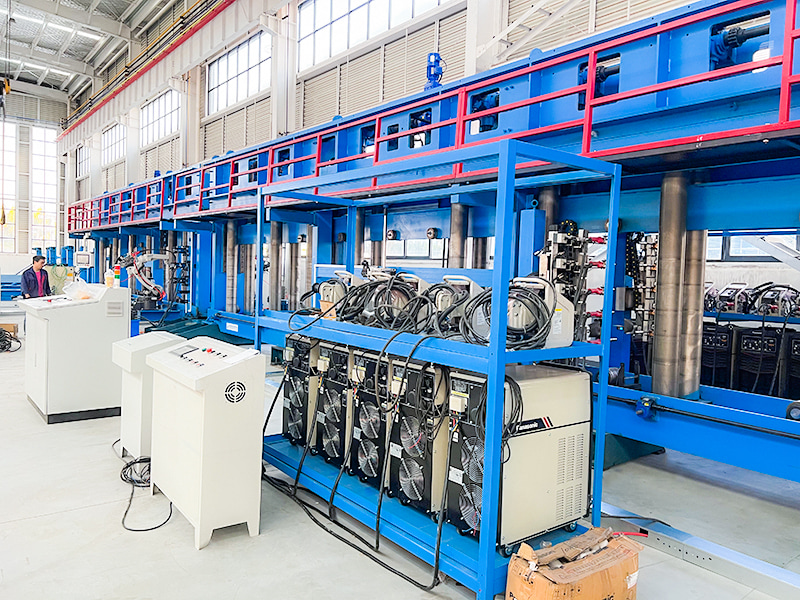

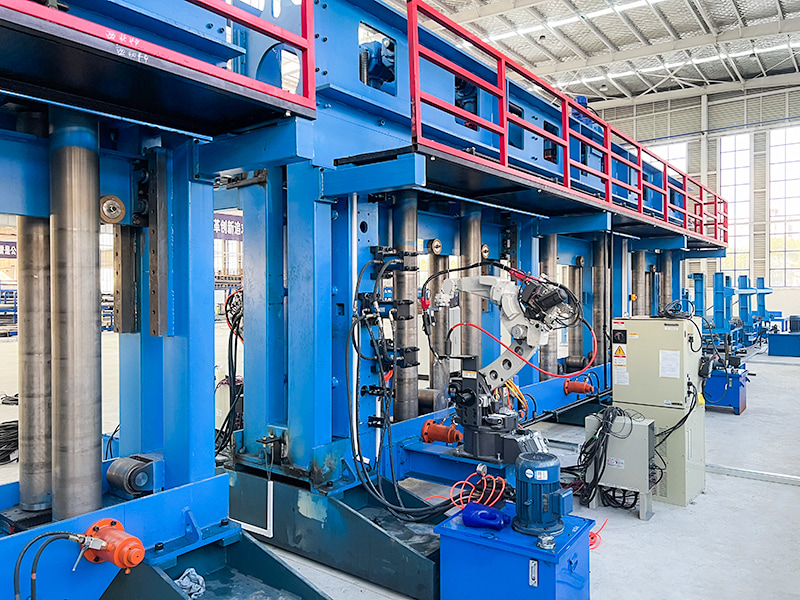

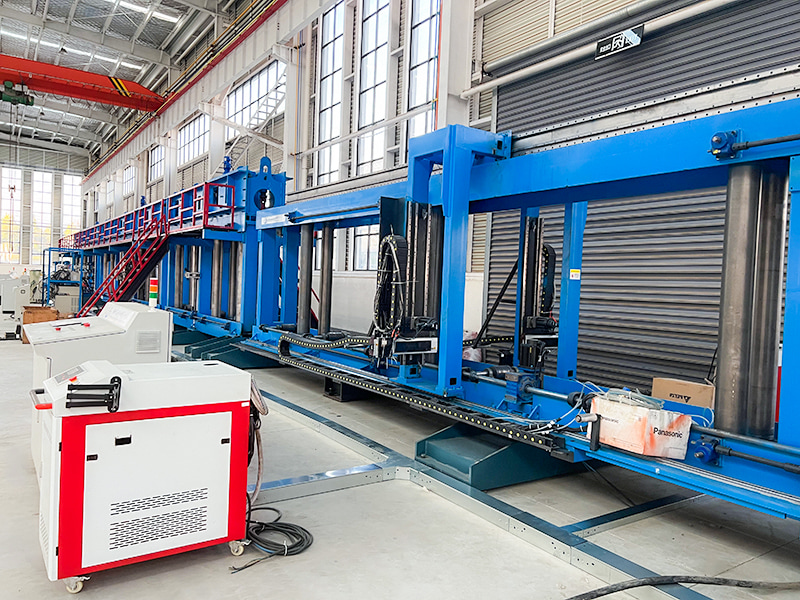

Компоненты системы основного оборудования:

Мощный разматыватель: гидравлические расширительные подшипники могут выдерживать 20–30 тонн стальных рулонов (шириной 1,0–1,5 м) с сервоуправлением натяжением для предотвращения деформации.

Девятикатковая выравнивающая машина высокого давления: устраняет внутренние напряжения в пластинах толщиной 12 мм, достигая прямолинейности ≤1 мм/㎡ (лазерная калибровка).

Высокоточный пробивной агрегат: гидравлическая пробивная машина грузоподъемностью 2000 тонн: одновременно пробивает отверстия под болты и отверстия для прокладки трубопроводов, поддерживая пробивку пластин толщиной 50 мм.

Машина для формования ребер жесткости: 24-32 комплекта твердосплавных роликов (твердость HRC62), пошаговое прессование Т/U-образных ребер (допуск по глубине ±0,2 мм).

Машина для гофрирования полос сдвига: сервопреобразование частоты создает горизонтальные гофры с регулируемой длиной волны (150/200/300 мм) и соотношением глубины волны от 1:8 до 1:10.

Гибка с фиксацией границ: четырехцилиндровая синхронная гидравлическая гибочная машина формирует стыки стен (угол гибки 90° ±0,5°).

Плазменная резка фиксированной длины: подводная плазменная резка (толщина ≤ 12 мм), угол реза ≤ 3°, без термической деформации.

Проверка качества 3D-сканирования: лазерное сканирование сравнивает модели BIM для создания полномасштабных карт контуров отклонений (точность 0,1 мм).

Цифровая двойная система управления: отображение состояния физического оборудования в реальном времени, прогнозирование износа валков и его автоматическая компенсация.

Ценность отраслевого применения:

Сверхвысотные здания: вес снижен на 60%, что увеличивает скорость основной стройки в три раза (пример применения Шанхайской башни).

Промышленная сейсмическая стойкость: Боковая жесткость химических и атомных электростанций увеличилась на 200%, что соответствует сейсмическим условиям SL-2.

Зеленая трансформация: сокращение выбросов углерода на 1,2 тонны на квадратный метр, получение баллов сертификации ЛИД.
