Основные функции и отраслевая ценность:
Замена традиционных процессов: эта машина заменяет неэффективный процесс резки-сварки-пробивки, обеспечивая интегрированное производство «от рулона до готовой балки».
Улучшение эксплуатационных характеристик изделия: Холодная закалка увеличивает предел текучести материала на 15–20 %, достигая при этом геометрической точности поперечного сечения ≤±0,2 мм.
Сокращение общих затрат: использование материалов превышает 98 %, а затраты на рабочую силу снижаются на 60 %.
Основные компоненты и рабочий процесс машины:

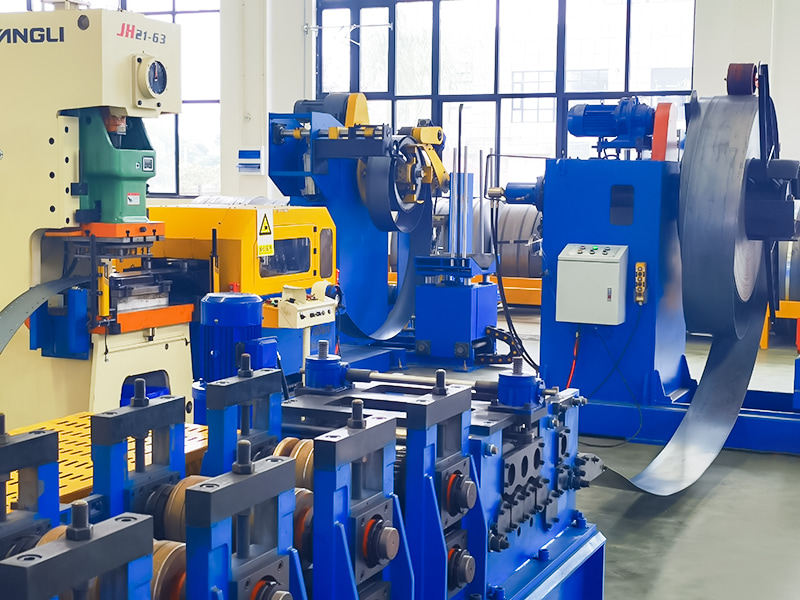

Разматывание: рулон стали помещается на разматывающую машину, автоматически разматывается и выравнивается.

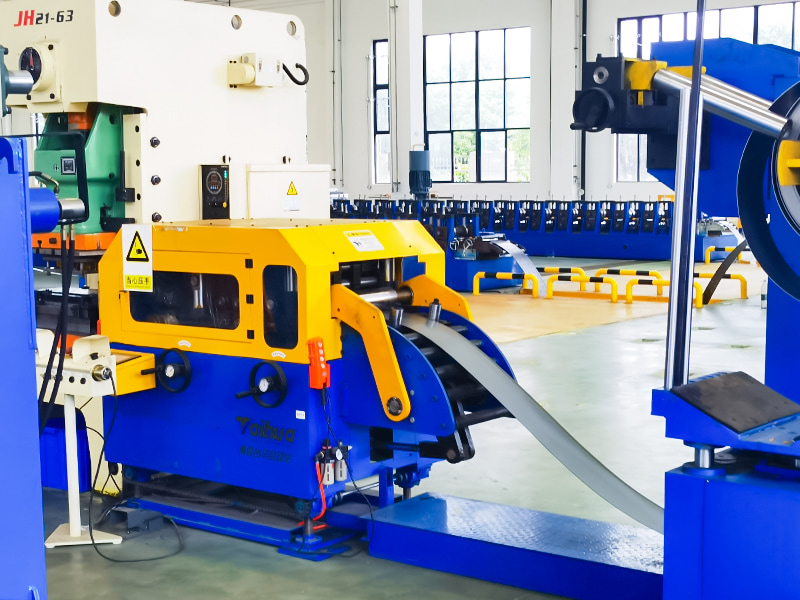

Направленная подача: полоса направляется в формовочную машину.

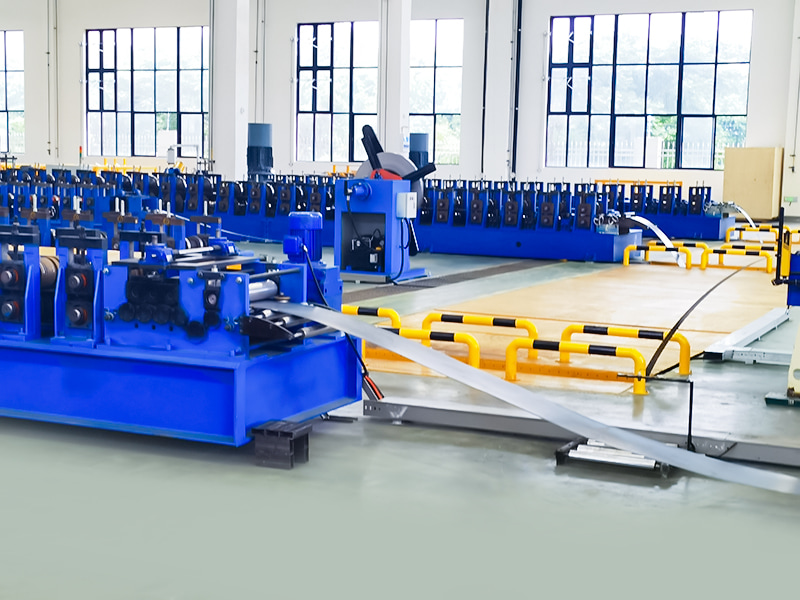

Формование валками: полоса проходит через несколько наборов формовочных валков (обычно более десяти-двенадцати проходов). Каждый проход валка прикладывает к полосе точное изгибающее усилие, постепенно преобразуя ее форму из плоского листа в конечное С-образное поперечное сечение.

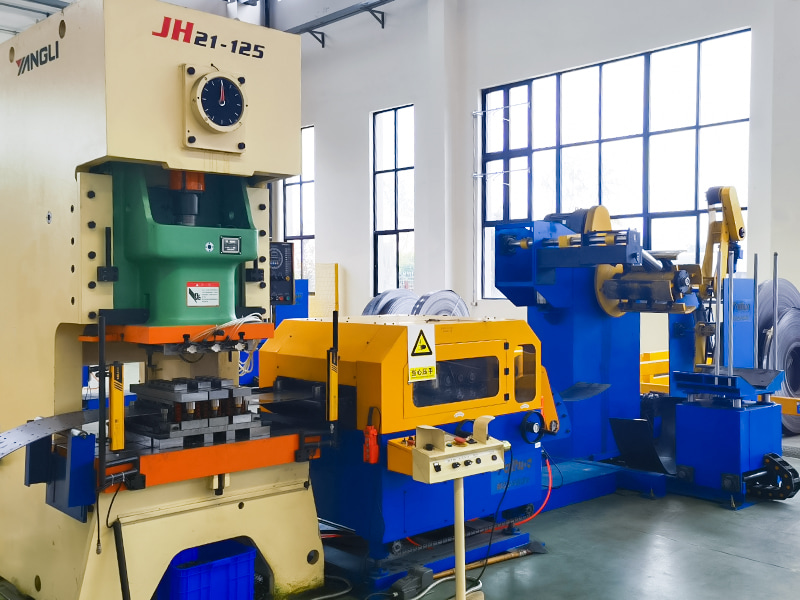

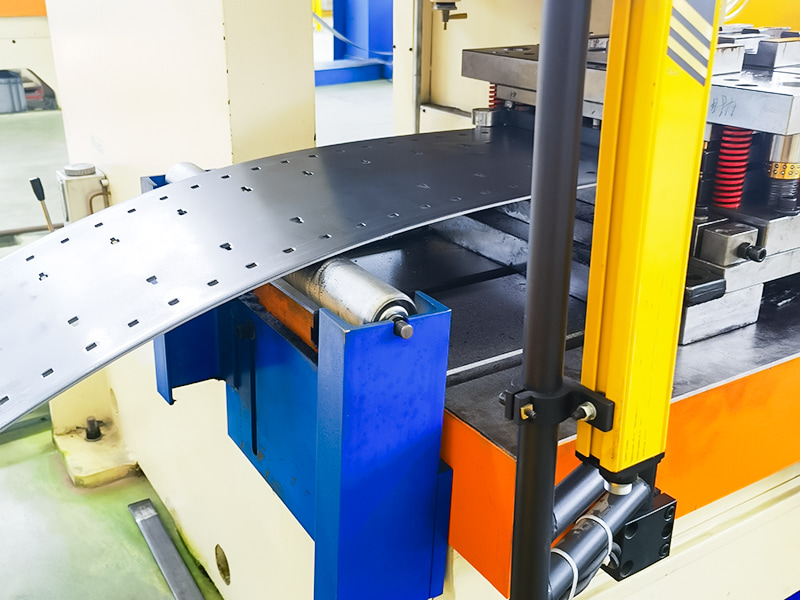

Встроенная штамповка/чеканка (опционально): в некоторых моделях во время или после процесса формовки встроен штамповочный блок.
Автоматическая сварка арматурных ребер и финальная правка высокой жесткости: высокочастотная контактная сварка с контролем проникновения устраняет внутренние напряжения.

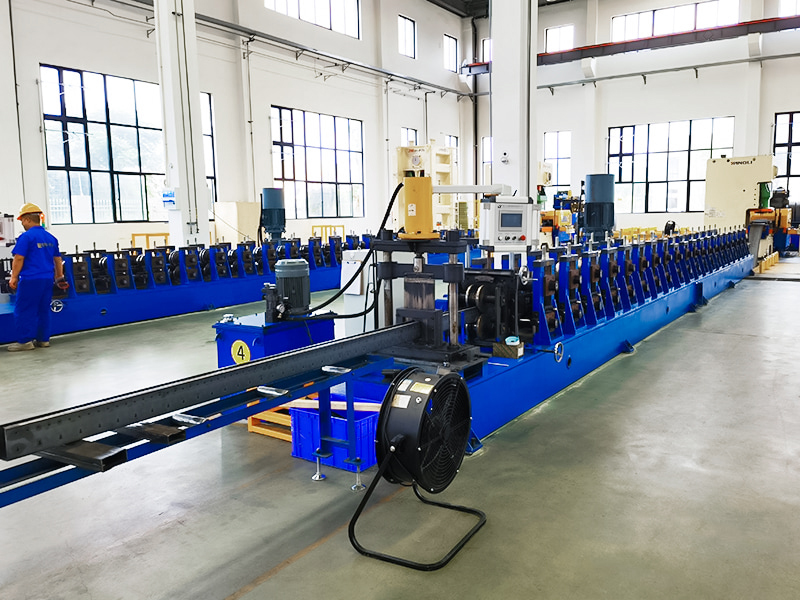

Калибровка и резка: Сформированный непрерывный лом проходит через измерительное устройство (кодер). Когда он достигает заданной длины, активируется высокоскоростное резущее устройство (обычно летающая пила или гидравлические пробивные ножницы), мгновенно разрезающее его, не прерывая непрерывную работу формовочной машины.

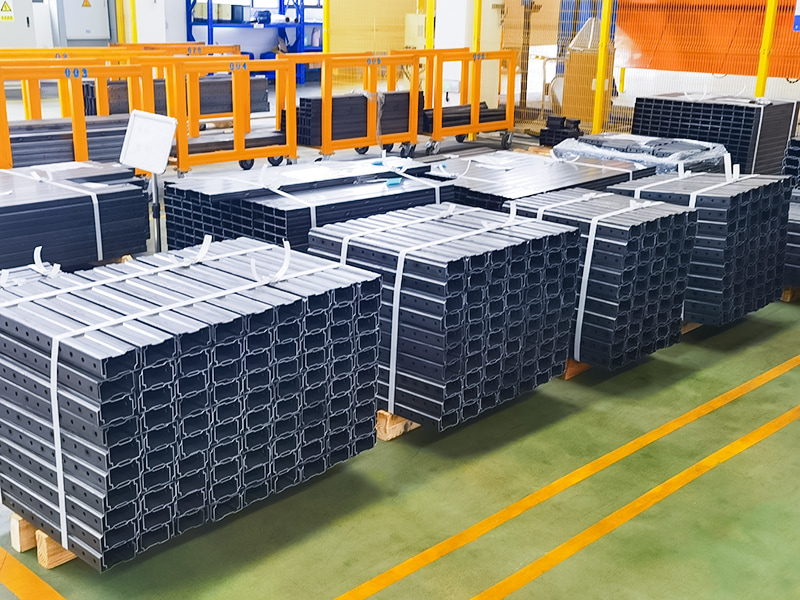

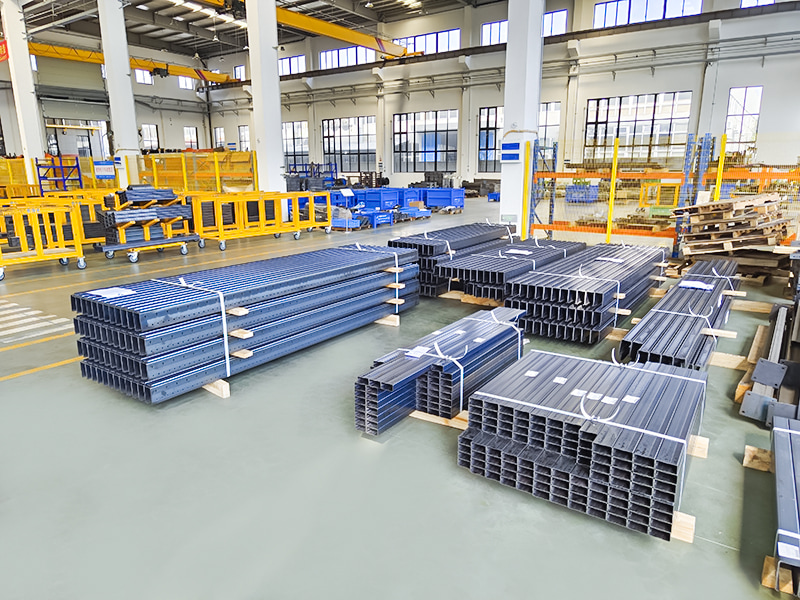

Разгрузка и укладка: разрезанные отдельные балки транспортируются из машины и автоматически собираются, выравниваются и укладываются в пучки с помощью системы укладки.
Система управления: ПЛК и НМІ (человеко-машинный интерфейс) управляют всем процессом, контролируют состояние оборудования, хранят производственные данные, а также устанавливают и переключают производственные параметры для различных размеров продукции.
| Технические параметры | ||
| Элемент | Параметр | Замечание |
| База машины | Национальный стандарт № 45 Сталь двутавровой балки | Общая структура сварки |
| Материал ролика | Cr12MoV | Вакуумная закалка |
| Главный вал | φ90,40Cr | Закалка и отпуск |
| Формирование групп | 26-28 | |
| Мощность главного двигателя | 25 кВт, инвт | |
| Коробка передач главного привода | К107 (К107 Винтовая коробка передач) | |
| Метод привода | 1,2-дюймовый двойной цепной привод | |
| Режим отключения | Гидравлическое отключение | Мощность двигателя гидростанции составляет 11 кВт |
| Режим пробивки | Гидравлическая пробивка | |
| Разматыватель | Груз 5 тонн, с погрузочной платформой | Мощность двигателя гидростанции составляет 2,2 кВт |
| Система управления | ПЛК Сименс/Шнайдер | |
| Гидравлическая система | Бренд Пекин Хуаде | |
| Общая длина производственной линии | Около 25 метров | |
| Вес оборудования | Около 12 тонн | |
| Толщина сырья | 1,2-1,5 мм | Оцинкованная катушка Q235 |
| Скорость производства | 10~15м/мин | |
