Основные компоненты:

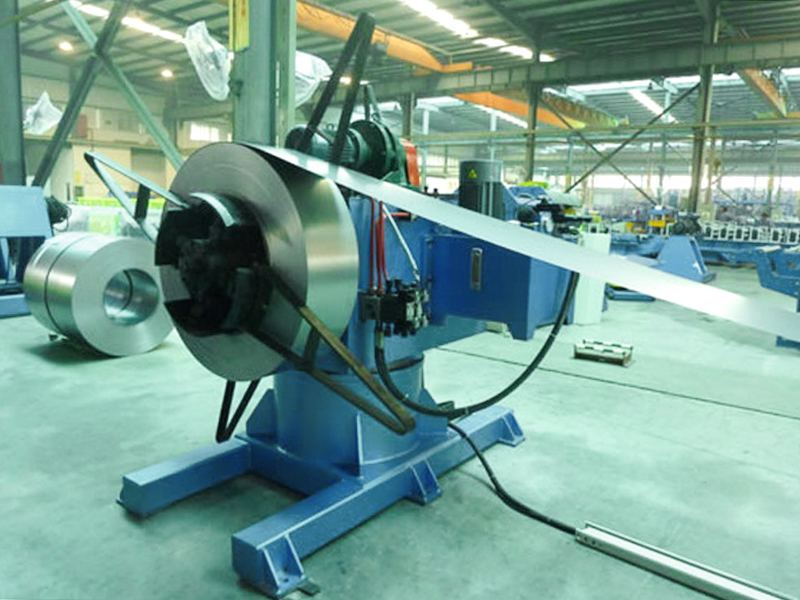

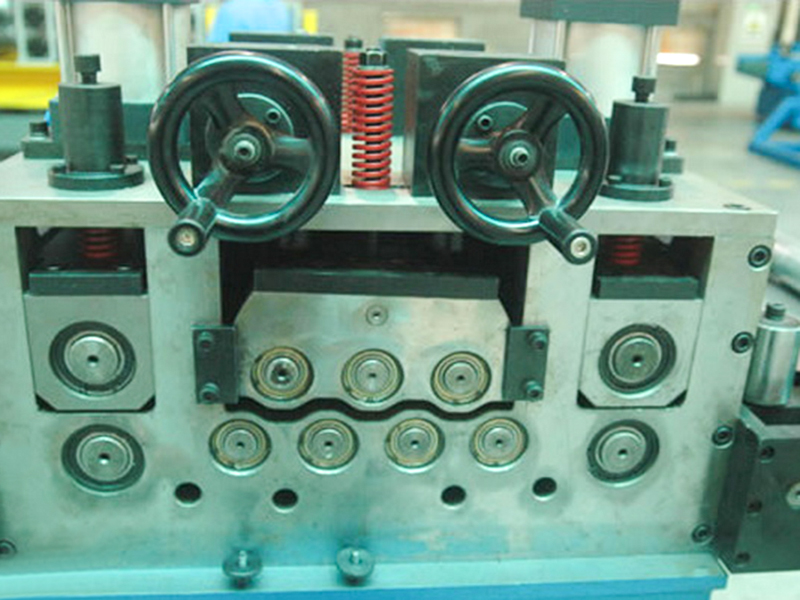

Разматыватель и выравниватель: разматывает рулон металла и устраняет напряжение скручивания, обеспечивая плавный переход в зону формования.

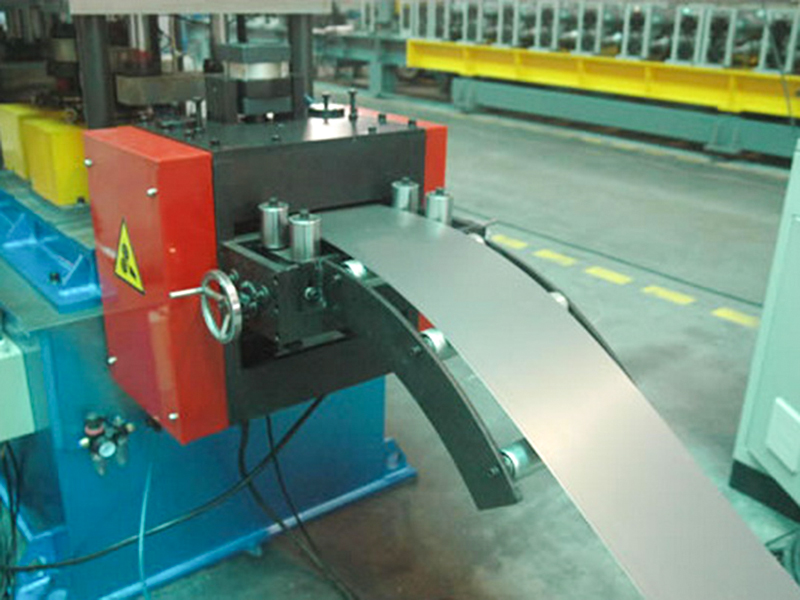

Направляющий питатель: точно направляет полосу в первый набор валков, чтобы предотвратить отклонение.

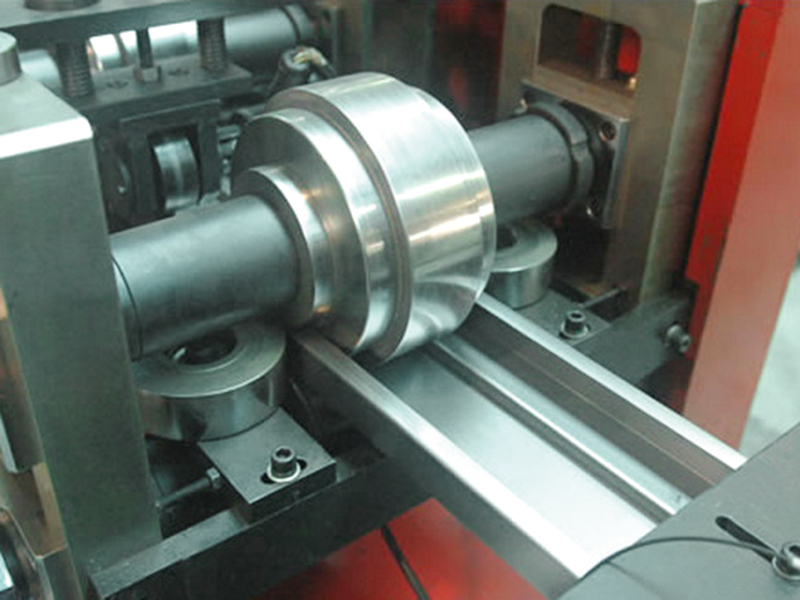

Основной формовочный блок (основной компонент): несколько наборов роликов располагаются в последовательной технологической последовательности для постепенной прокатки плоского листа в поперечное сечение дверной коробки.

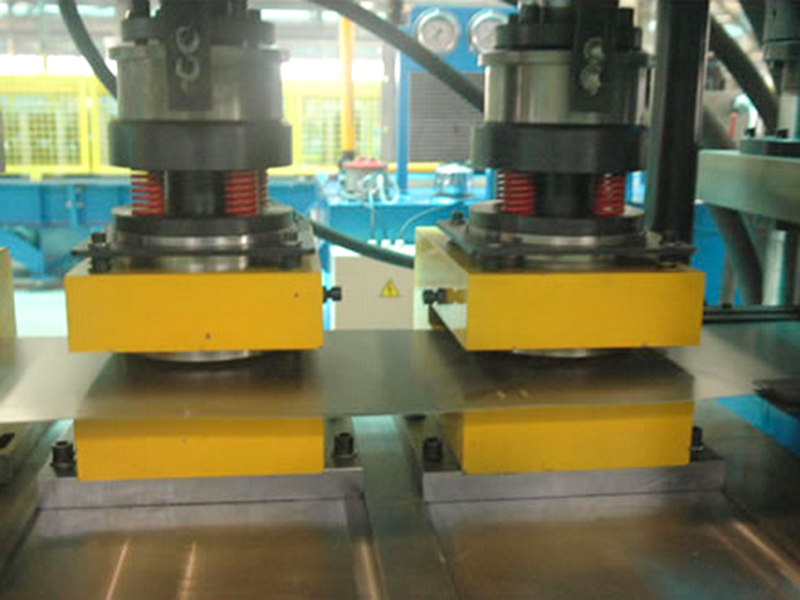

Встроенный пробивной блок (опционально): пробивает замочные скважины, отверстия для петель или дренажные отверстия одновременно в процессе формования, сокращая количество последующих этапов.

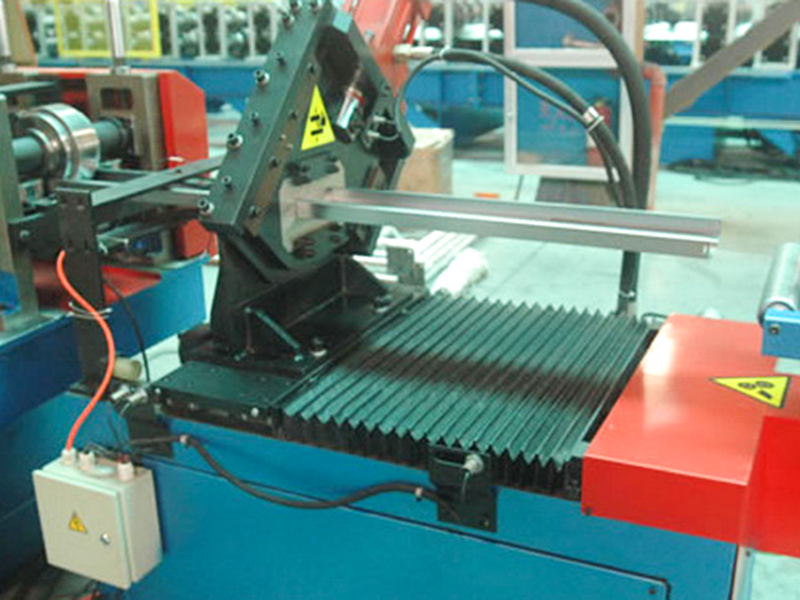

Система серворезки: высокоточная трековая резка (летающая пила/гидравлические ножницы), обеспечивающая плавные разрезы без заусенцев с погрешностью длины ≤±0,5 мм.
Автоматический штабелер: штабелирует или транспортирует готовые дверные коробки, поддерживает подсчет и упаковку.
Система управления ПЛК с сенсорным экраном: установка параметров (длина/скорость/количество), мониторинг рабочего состояния в режиме реального времени и диагностика неисправностей.
Ценность отраслевого применения:
Замена традиционных процессов: замена ручной гибки и сварки, сокращение этапов и затрат более чем на 30%.
Повышение единообразия: автоматизированное производство исключает человеческие ошибки и обеспечивает взаимозаменяемость дверных коробок большого объема.
Усиление конструктивных характеристик: Холодная закалка повышает прочность профиля, продлевая срок службы дверей и окон.
| Технические параметры | ||
| Элемент | Параметр | Замечание |
| База машины | Национальный стандарт № 40 Сталь двутавровой балки | Общая структура сварки |
| Материал ролика | Cr12MoV | Вакуумная закалка |
| Главный вал | φ75,45# Сталь | Закалка и отпуск |
| Формирование групп | 15 | |
| Мощность главного двигателя | 7,5 КВТ | |
| Метод привода | 1,2-дюймовый двойной цепной привод | |
| Режим отключения | Гидравлическое отключение | Мощность двигателя гидростанции составляет 11 кВт |
| Режим пробивки | Гидравлическая пробивка | |
| Разматыватель | Груз 5 тонн, с погрузочной платформой | Мощность двигателя гидростанции составляет 2,2 кВт |
| Система управления | ПЛК Сименс/Шнайдер | |
| Гидравлическая система | Бренд Пекин Хуаде | |
| Общая длина производственной линии | Около 18 метров | |
| Вес оборудования | Около 5 тонн | |
| Толщина сырья | 0,6-1,2 мм | Оцинкованная катушка Q235 |
| Скорость производства | Более 25м/мин | |
