Основные преимущества
Высокая эффективность: непрерывное производство, скорость может достигать от десяти метров до десятков метров в минуту, что подходит для крупномасштабного спроса.
Высокая согласованность: автоматизированное производство гарантирует, что размер и форма каждой колонны абсолютно одинаковы, а качество стабильно.
Высокая степень использования материала: по сравнению с штамповкой, резкой и сваркой холодная прокатка практически не приводит к образованию отходов (за исключением головки и хвостовой части).
Хорошая прочность: Холодная прокатка обеспечивает определенную степень упрочнения, что может повысить прочность профиля.
Низкая стоимость: Крупномасштабное производство значительно снижает себестоимость изготовления одной колонны.
Высокая степень автоматизации: сокращение ручного вмешательства и снижение трудоемкости.

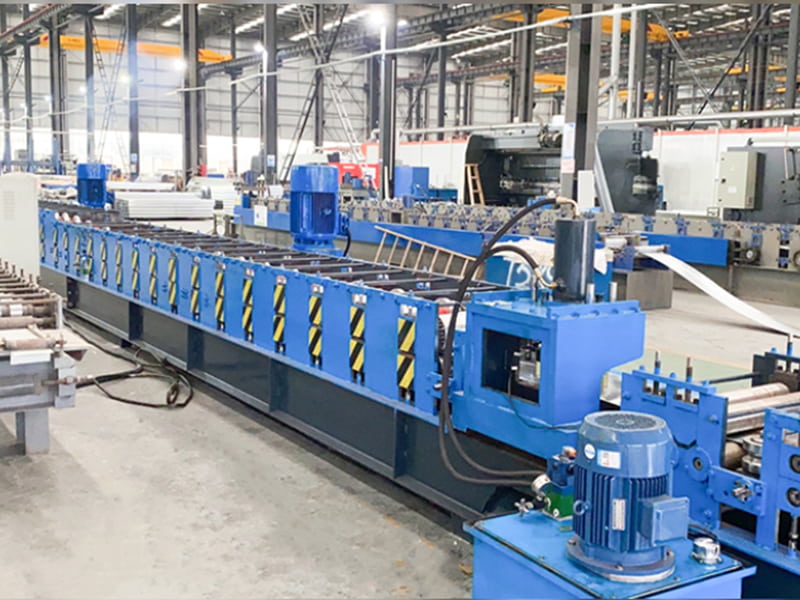

Основные компоненты
Разматыватель: поддерживает и разворачивает рулон стали.
Выравниватель: устранит первоначальный изгиб и волнистую форму стального рулона, гарантируя, что материал, поступающий в формовочную машину, будет прямым.
Направляющее и подающее устройство: Направляет стальную полосу для точного входа в первый формовочный ролик.
Основная машина (сердечник) для холодной прокатки: содержит несколько групп (обычно десятки групп) формовочных ролковых рам. Ролики, расположенные вверх и вниз или горизонтально на каждой ролковой рамe, постепенно изгибают прямую стальную полосу до конечного поперечного сечения.
Система резки по размеру: когда непрерывный профиль достигает заданной длины после формования, выполняется высокоточная резка (распространенные методы включают гидравлическую летающую пишу, пневматическую пробивку, серводвижущую пишу и т. д.).
| Технические параметры | ||
| Элемент | Параметр | Замечание |
| База машины | Национальный стандарт № 50 Сталь двутавровой балки | Общая структура сварки |
| Материал ролика | Gr15SiMn | Вакуумная закалка |
| Главный вал | φ90,40Cr | Закалка и отпуск |
| Формирование групп | 32 | |
| Мощность главного двигателя | 30 кВт*2, Ваннан | |
| Коробка передач главного привода | К127 (К127 Винтовая коробка передач) | |
| Метод привода | 1,5-дюймовый двойной цепной привод | |
| Режим отключения | Гидравлическое отключение | Мощность двигателя гидростанции составляет 11 кВт |
| Разматыватель | Груз 10 тонн, с погрузочной платформой | Мощность двигателя гидростанции составляет 5,5 кВт |
| Система управления | ПЛК Сименс/Шнайдер | |
| Гидравлическая система | Бренд Пекин Хуаде | |
| Общая длина производственной линии | Около 30 метров | |
| Вес оборудования | Около 25 тонн | |
| Толщина сырья | 2,0 мм~3,0 мм | Оцинкованная катушка Q235 |
| Ширина сырья | 435мм | |
| Скорость производства | Около 15м/мин | |
