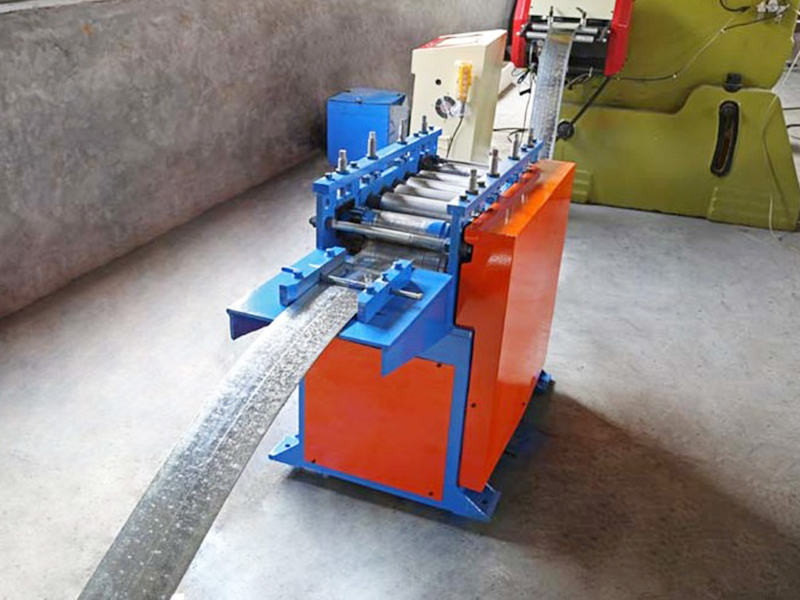

Профилегибочные машины для производства каналов солнечных стоек

Основные функции и технические особенности:

Разнообразная адаптивность к поперечному сечению

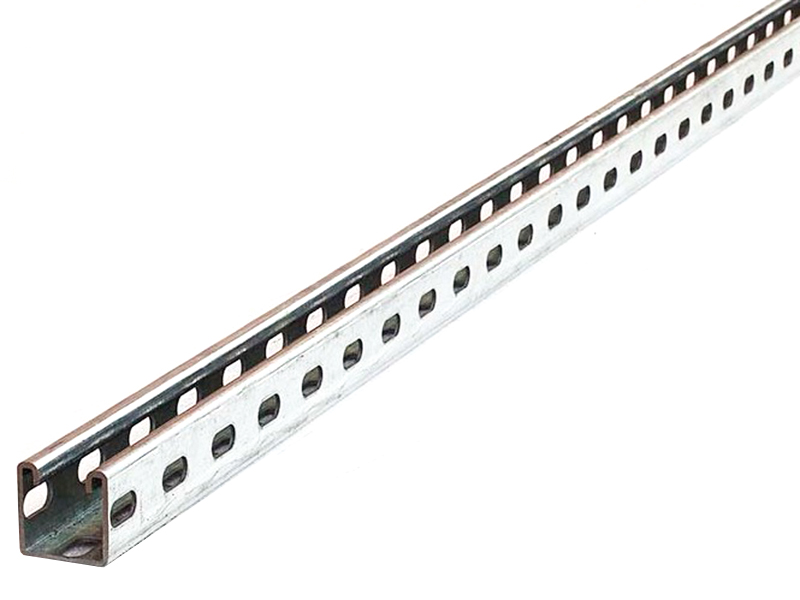

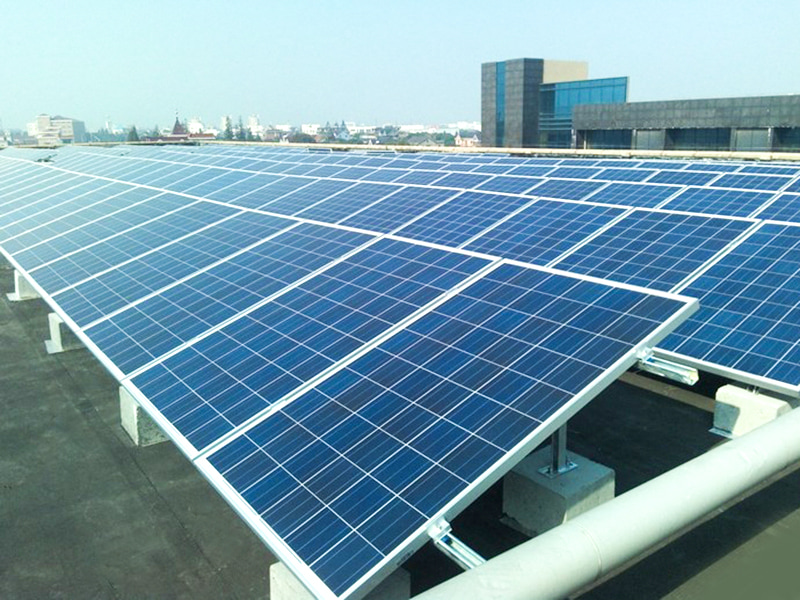

Солнечный рельс: С/U-образный с прорезями, используется для крепления зажимов фотоэлектрических панелей.

Прогон: Z-образный или Σ-образный, несет основную структурную нагрузку.

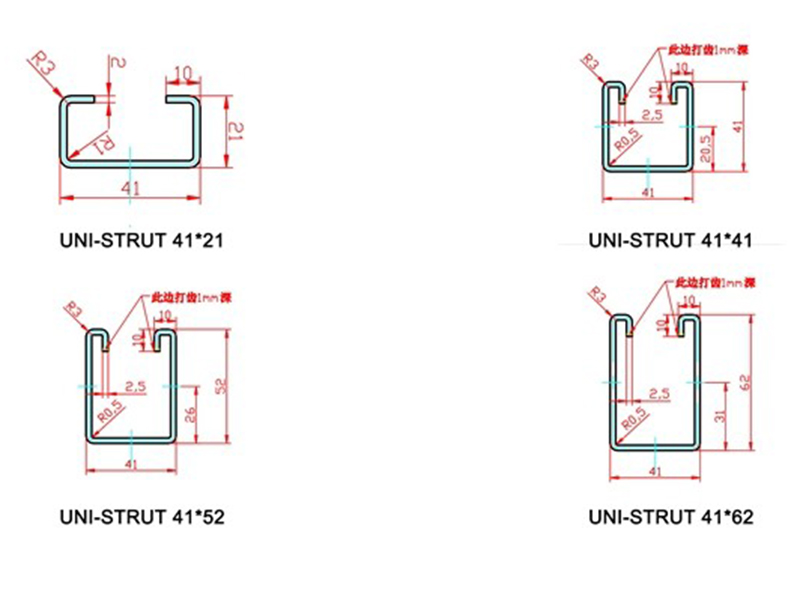

Втулка заземляющего винта: квадратная или круглая труба с соединительными отверстиями, используемая для крепления заземляющей стойки. https://example.com/pv-profile-types.png (Схема: Обычные профили фотоэлектрических стоек)

Высокопрочная и легкая конструкция

Толщина материала: 0,8–3,0 мм (2,0 мм для алюминиевого сплава, 1,5–3,0 мм для стали).

Прочность на разрыв: высокопрочная сталь 550 МПа (например, S550GD AZ150) или алюминиевый сплав 6061-Т6.

Снижение веса после формовки на 30% по сравнению с горячекатанными профилями, что снижает затраты на транспортировку и монтаж.

Гарантия коррозионно-стойкого процесса

Зеркально отполированные ролики (Ra ≤ 0,4 мкм) с минимальной смазкой для защиты алюминиево-магниево-цинкового покрытия (≥ 150 г/м² AZ150).

Динамическая компенсация зазора между валками предотвращает появление царапин на поверхности.

Интеллектуальное и гибкое производство

Система быстрой смены штампов: замените полный комплект роликов за ≤ 30 минут, переключаясь между различными поперечными сечениями (например, с С-типа на Z-тип).

Технология сервоуправления переменного сечения: одна производственная линия может изготавливать профили различной длины (например, трапециевидные направляющие для откосов).

Основные компоненты оборудования:

Двухголовочный разматыватель: автоматически переключает катушки, поддерживает смешанное производство алюминиевых и стальных рулонов и оснащен функцией коррекции EPC (электронного управления технологическим процессом).

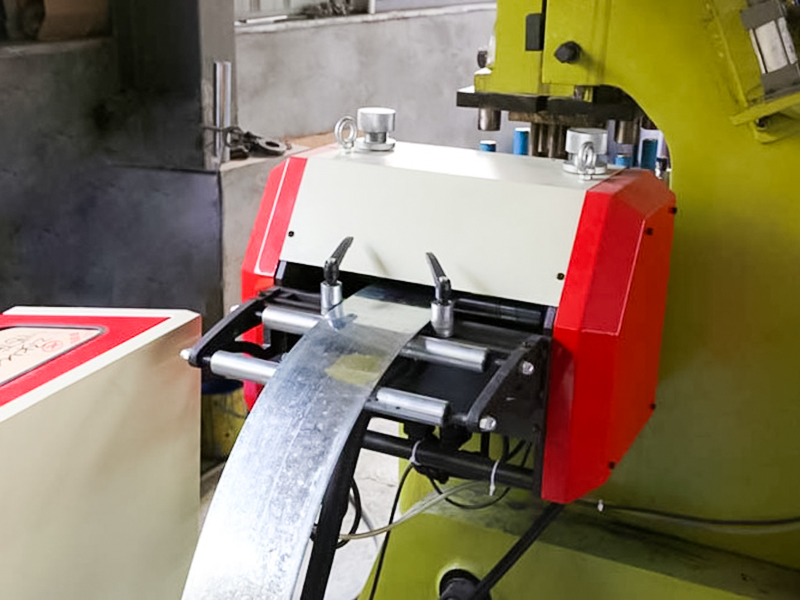

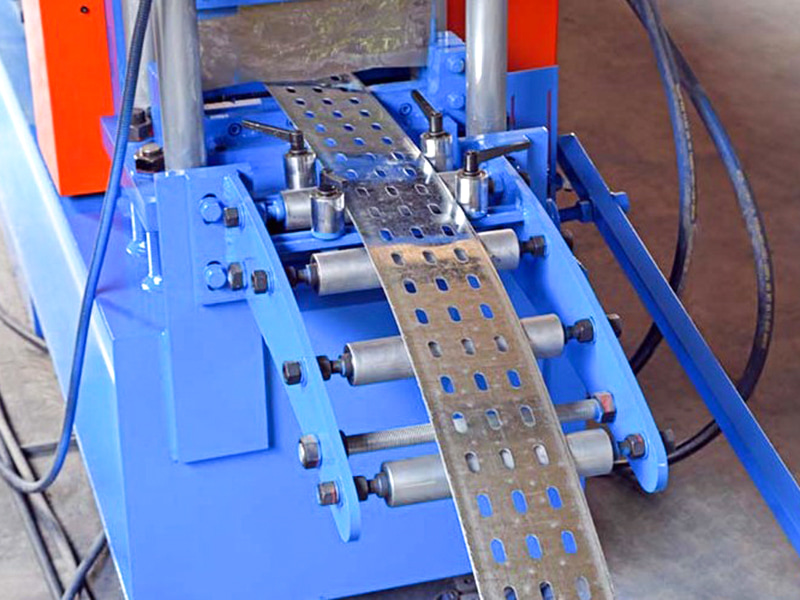

Высокоточная правильная машина: 9-11 роликов выравнивают рулоны, устраняя предел текучести и достигая прямолинейности ≤0,5 мм/м.

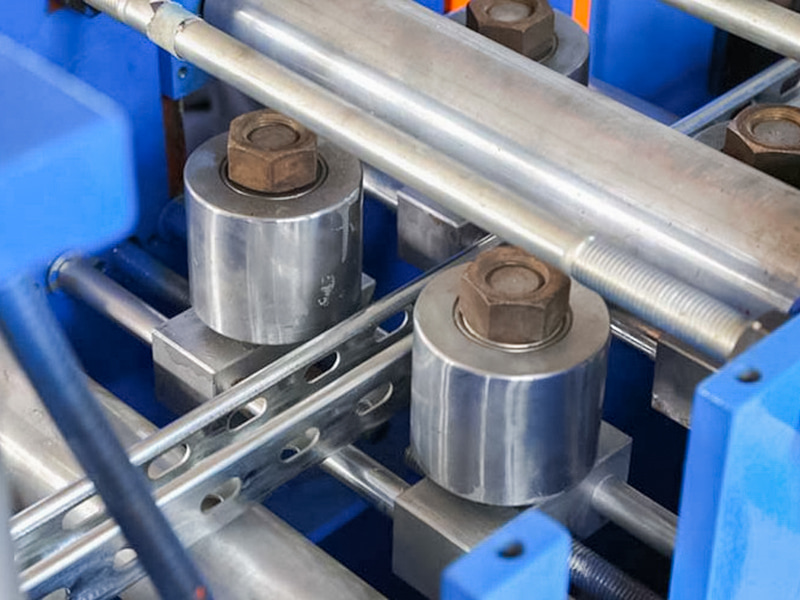

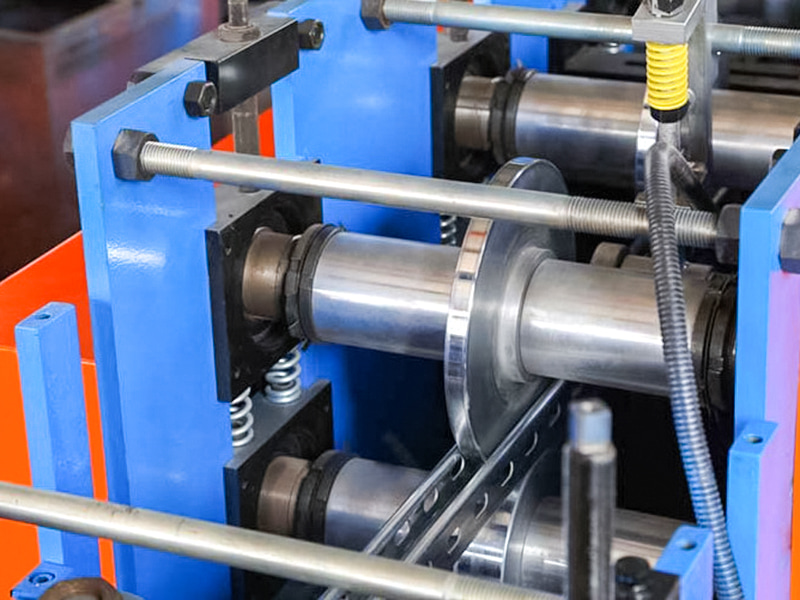

Формовочная основная рама: 16-24 комплекта твердосплавных роликов (материал SKD11), разделенных на три этапа:

• Предварительная штамповка → Холодная прокатка → Калибровка и калибровка

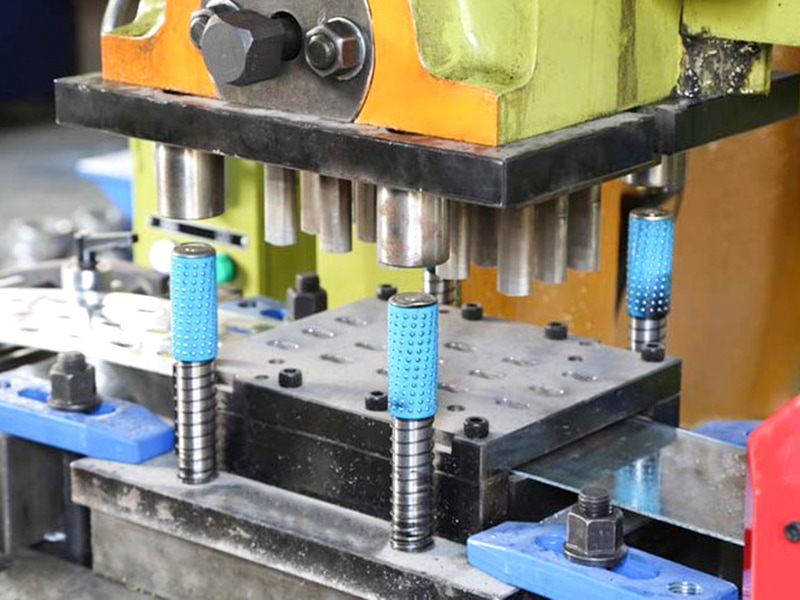

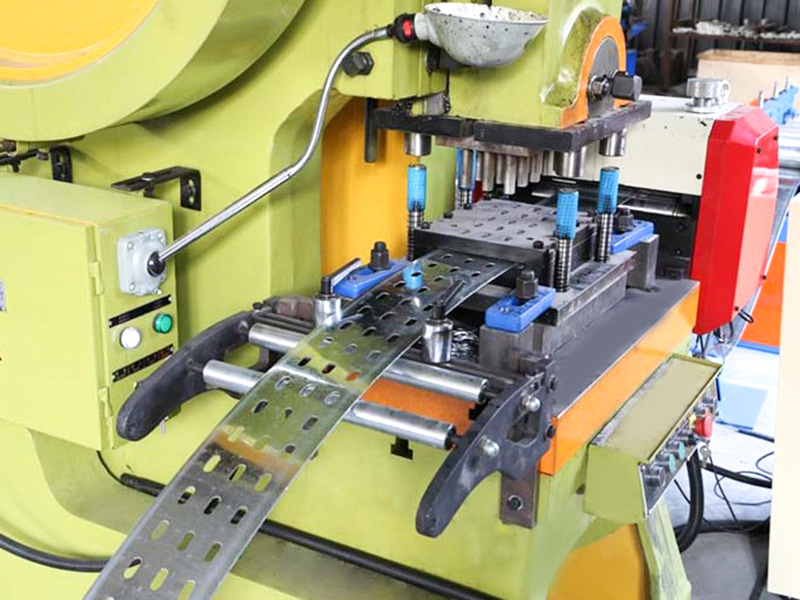

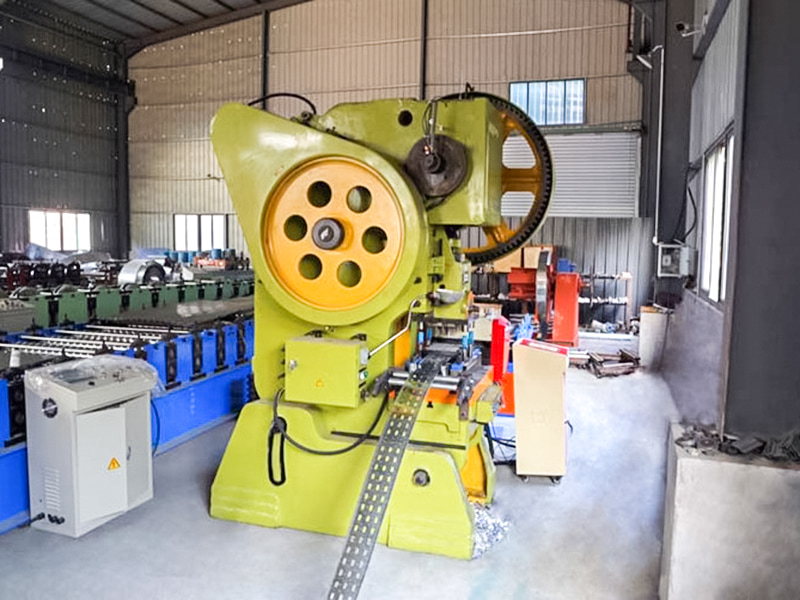

Онлайн-блок пробивки/надреза: сервогидравлическая система одновременно пробивает соединительные отверстия, сливные отверстия и отверстия для заземляющих меток с точностью положения отверстий ±0,2 мм.

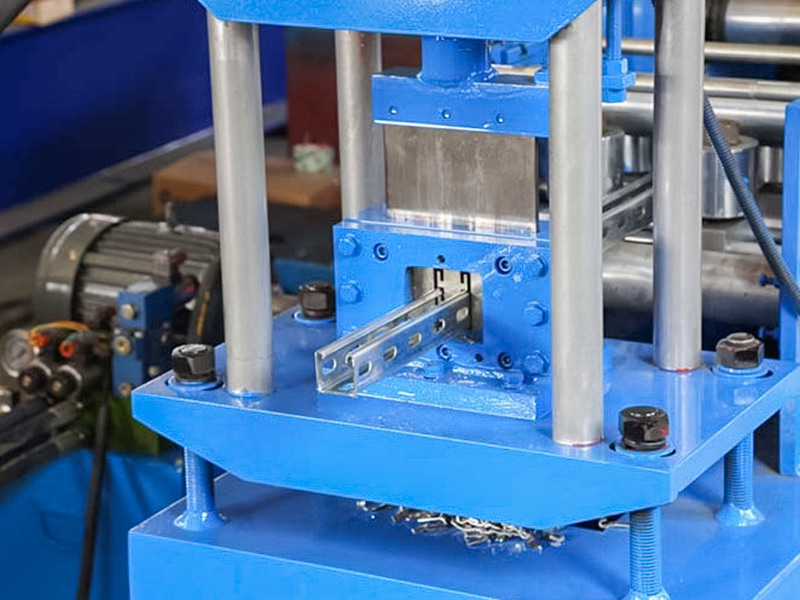

Сервоприводная резка: резка летучей пилой/лазером (специально для алюминиевых сплавов) обеспечивает резку без заусенцев с допуском длины ±0,3 мм.

Автоматический робот для укладки на поддоны: укладывает секции по типу профиля и оснащен присосками, устойчивыми к царапинам (с поверхностным покрытием).

Интеллектуальная система управления: интегрирована с системой MES, мониторинг энергопотребления/производительности в режиме реального времени и поддержка удаленной диагностики.
