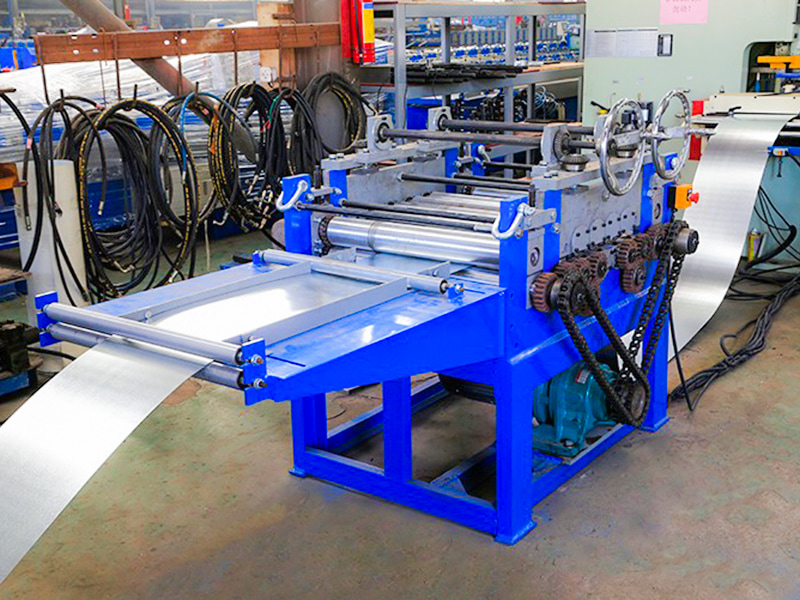

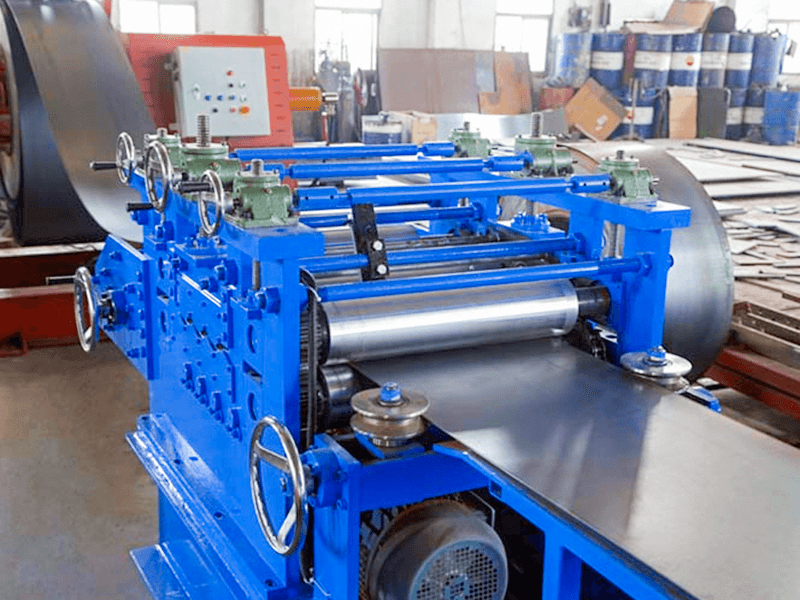

Базовая структура:
Рама: Прочная каркасная конструкция.
Комплект верхних/нижних выпрямляющих роликов: основной компонент. Обычно он состоит из нескольких цилиндрических роликов, расположенных в шахматном порядке (обычно их число нечетное, например, 9, 11, 13, 15, 17 или 21).
Верхние ролики: обычно устанавливаются на полостью регулируемой поперечной балке, некоторые или все из которых можно регулировать независимо (с помощью маховика или двигателя).
Нижние ролики: обычно фиксированные или с несколькими регулируемыми роликами. Приводные ролики (приводимые в движение двигателем через редуктор или коробку передач) обычно расположены в нижнем ряду.
Регулировка зазора: этот механизм с ручным, электрическим или гидравлическим приводом точно регулирует направленное вниз давление верхних роликов относительно нижних роликов (т. е. давление выпрямления/давление выпрямления). Высокоточные станки позволяют производить независимую регулировку каждого верхнего ролика.
Система привода: двигатель, редуктор, муфта и коробка распределения шестерен вращают некоторые или все нижние ролики, вытягивая полосу вперед. Эта система обычно синхронизирована со скоростью производственной линии.
Направляющие устройства: Боковые направляющие ролики или направляющие пластины обычно устанавливаются на входе и выходе, чтобы предотвратить отклонение полосы.
Опорные ролики (опционально): для правильных станков с широкими или толстыми пластинами опорные ролики устанавливаются на задней (нерабочей) стороне рабочих валков для предотвращения чрезмерного прогиба.
Система смазки: Смазывает роликовые подшипники.
Защитный чехол: обеспечивает защиту.
| Тип | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Ширина (мм) | 200 | 300 | 400 | 500 | 600 |
| Толщина (мм) | 1,0 ～ 6,0 | ||||
| Редуктор | 1:30 | ||||
| Мощность двигателя (л.с.) | 5 | 5 | 7 | 7 | 7 |
| Метод регулировки | Червячная передача | ||||
| Регулировка скорости | Регулировка скорости переменной частоты | ||||
| Диаметр выравнивающего ролика. | ￠90×7 (Верхние 4, Нижние 5) | ||||
| Мощность (В) | AC 3Ph 380V | ||||
| Размер машины (Д×Ш×В) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Вес машины (кг) | 430 | 550 | 670 | 800 | 900 |
