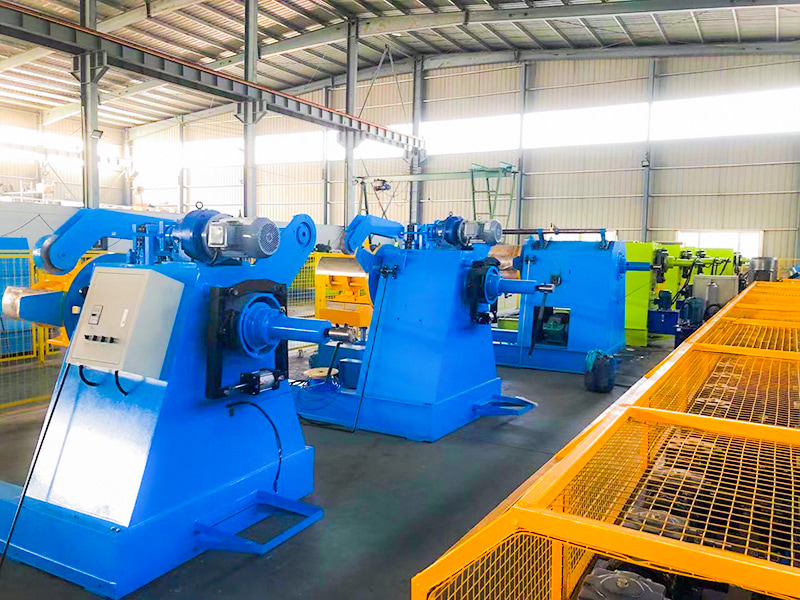

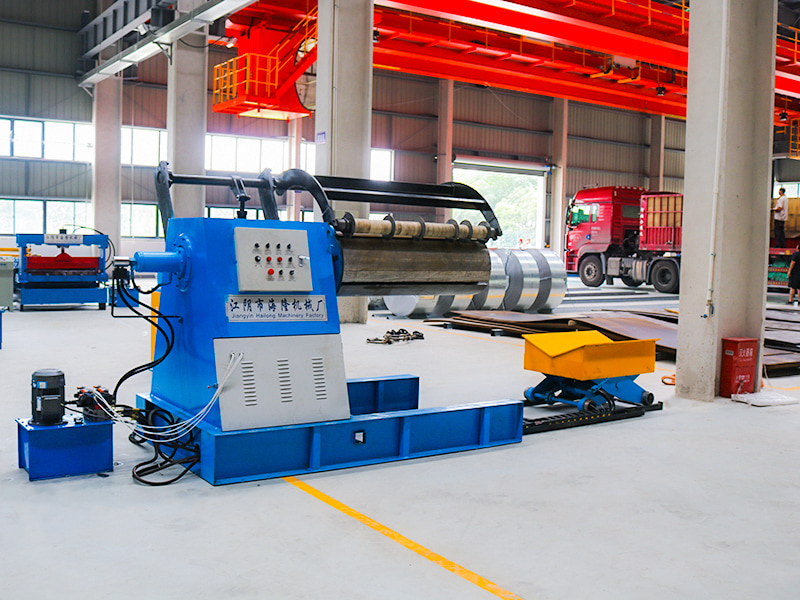

Гидравлические разматыватели рулонов стали

Основные компоненты:

Рама/Основание: поддерживает весь блок.

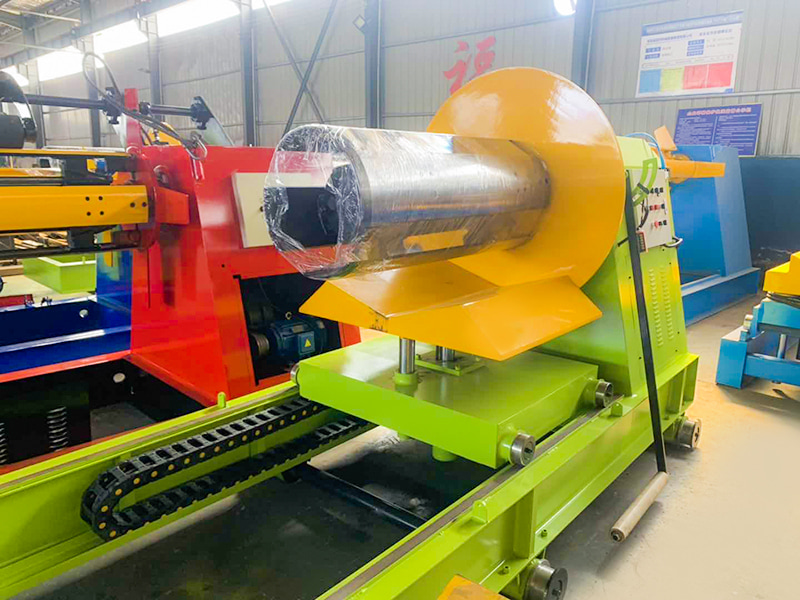

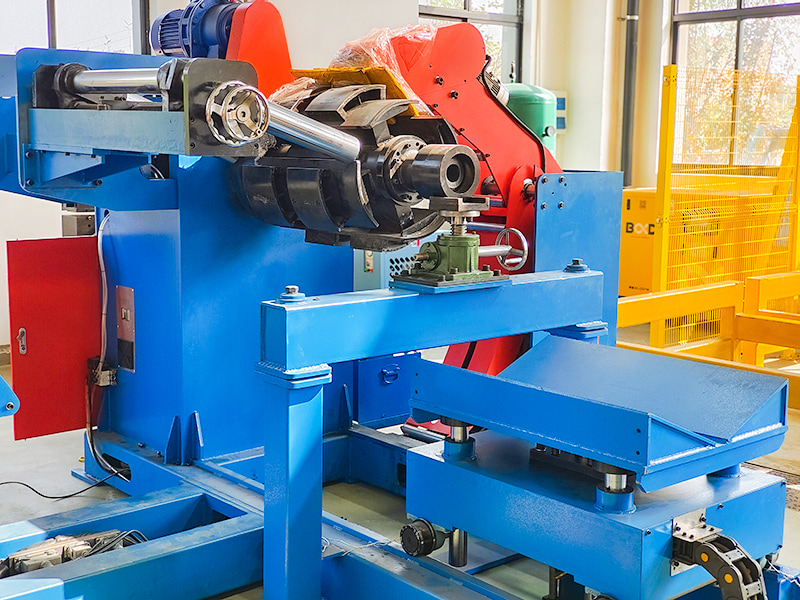

Гидравлическая расширяющаяся и сжимающаяся катушка: основной компонент, содержащий гидравлический цилиндр и механизм расширения и сжатия (секторные пластины, пирамидальные втулки и т. д.).

Шпиндель и подшипники: поддерживают вращение катушки.

Прижимной рычаг (прижимной ролик): Приводимый в действие гидравлическим цилиндром, прижимной рычаг давит на внешнее кольцо катушки.

Несущий рычаг/несущая каретка: обеспечивает вспомогательную поддержку катушки.

Тормозная система: Обычно натяжение при разматывании создается гидравлическим дисковым тормозом или гидравлическим двигателем.

Система привода: Шпиндель может приводиться в движение двигателем и редуктором или гидравлическим двигателем.

Гидравлическая станция: включает в себя гидравлический насос, двигатель, масляный бак, блоки регулирующих клапанов (направленные клапаны, пропорциональные клапаны/сервоклапаны, напорные клапаны, клапаны расхода и т. д.), охладитель, фильтр и т. д.

Электрическая система управления: ПЛК, сенсорный экран (HMI), датчики (переключатели приближения, энкодеры и т. д.) и т. д., используемые для приема команд, контроля состояния и точного управления работой гидравлической системы.

Вспомогательные устройства: такие как устройство центрирования катушки (CPC) и направляющие кромки.

Обзор рабочего процесса:

Загрузка рулона: кран или тележка поднимает рулон на опорный рычаг/тележку разматывателя. Опорный рычаг поднимается или тележка перемещается, чтобы приблизительно выровнять катушку с центром катушки.

Вставка и натяжение катушки: катушка (в состоянии уменьшенного диаметра) вставляется во внутреннее отверстие катушки. Гидравлическая система заставляет катушку расширяться, прочно поддерживая внутреннюю стенку катушки.

Въятие рычага катушки/тележки: опорное устройство опускается или перемещается.

Прижимной рычаг вниз: гидравлический цилиндр опускает прижимной рычаг (прижимной ролик) вниз, прижимая самый внешний слой катушки.

Установка резьбы и натяжения: оператор или автоматизированная система протягивает головку полосы через последующее оборудование (например, выпрямитель). Тормозная система активируется для установления необходимого натяжения при разматывании.

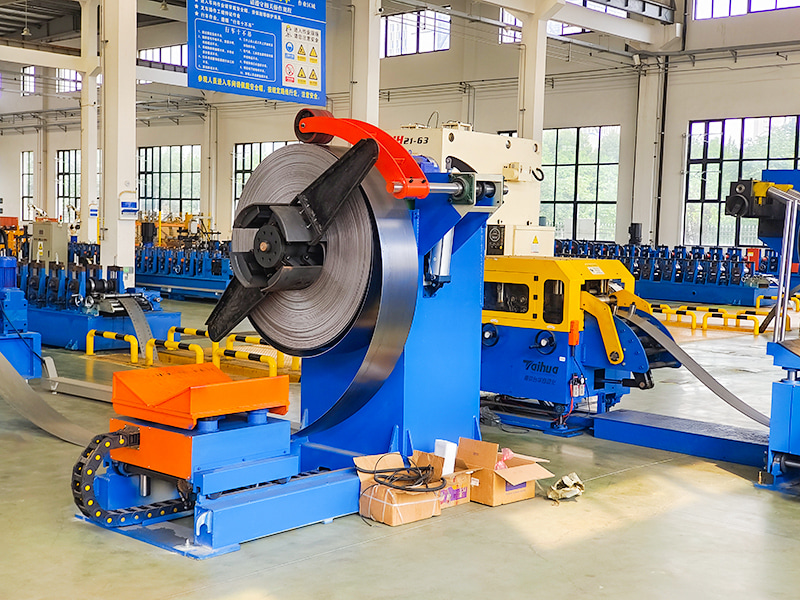

Операция размотки: запускается производственная линия, и шпиндель (приводимый в действие электрическим или гидравлическим двигателем) вращает катушку и рулон для размотки. Прижимной рычаг постепенно поднимается по мере уменьшения диаметра катушки, а тормозная система непрерывно обеспечивает устойчивое натяжение.

Разрядка: когда катушка разряжена, прижимной рычаг поднимается, катушка гидравлически сжимается, а опорный рычаг/тележка катушки перемещается в опорное положение для удаления пустого сердцевина катушки, готовясь к следующему циклу.
