Основные функции и технические особенности:
1. Высокоскоростное непрерывное формование
Рабочая скорость: 30-150 м/мин (в 3-5 раз больше, чем у обычных профилегибочных машин)
Привод: Серводвигатель с синхронным управлением (каждый валок имеет независимый привод)
Преимущества: 5000–15 000 м2 кровельных панелей можно изготовить за 8 часов, что отвечает требованиям быстрого строительства крупномасштабных проектов.
2. Высокоточный контроль поперечного сечения
Точность формовки: ±0,5 мм/метр (обеспечивает герметичность стыков кровли)
Ключевые технологии:
Шлифовка роликов на станках с ЧПУ (точность ±0,01 мм)
Система обратной связи с замкнутым контуром для измерения толщины лазера в режиме реального времени (компенсация колебаний толщины пластины в реальном времени)
Динамическое гидравлическое боковое позиционирование (предотвращает отклонение)
3. Интеллектуальная автоматизация
Автоматическая система замены штампов (опционально): переключение между различными типами пластин (например, 760 → 820) в течение 15 минут.
Удаленный мониторинг Интернета вещей: сбор данных в реальном времени (скорость, частота отказов, вывод) и поддержка мобильного управления.
Автоматическая система смазки: точно распыляет смазку на ролики, уменьшая износ.
Основная структура:
Узел выравнивания размотки: гидравлический разматыватель, 17-роликовый выпрямитель (устраняет напряжение рулона, обеспечивая погрешность выравнивания ≤1 мм/м² в верхней и нижней части листа).
Сервопривод подачи: энкодер прижимных роликов, точность подачи ±0,3 мм (обеспечивает точное размещение реза на каждой секции).

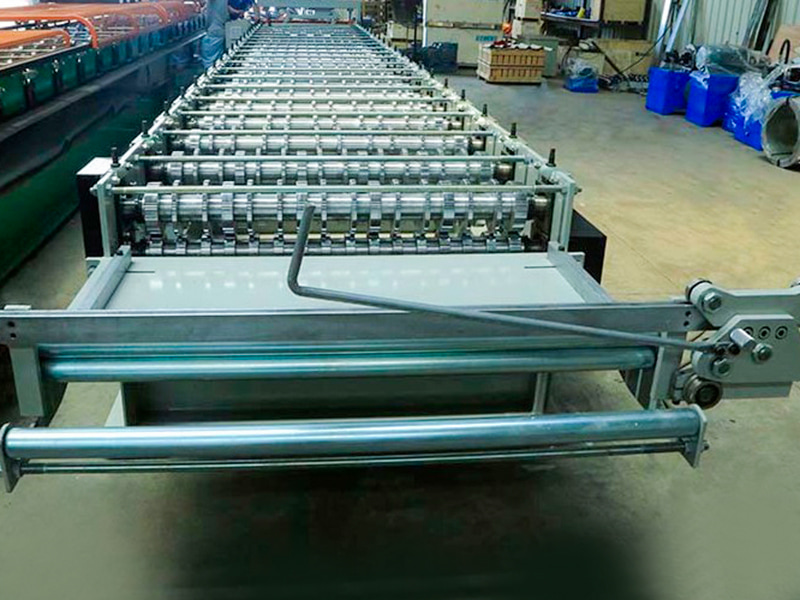

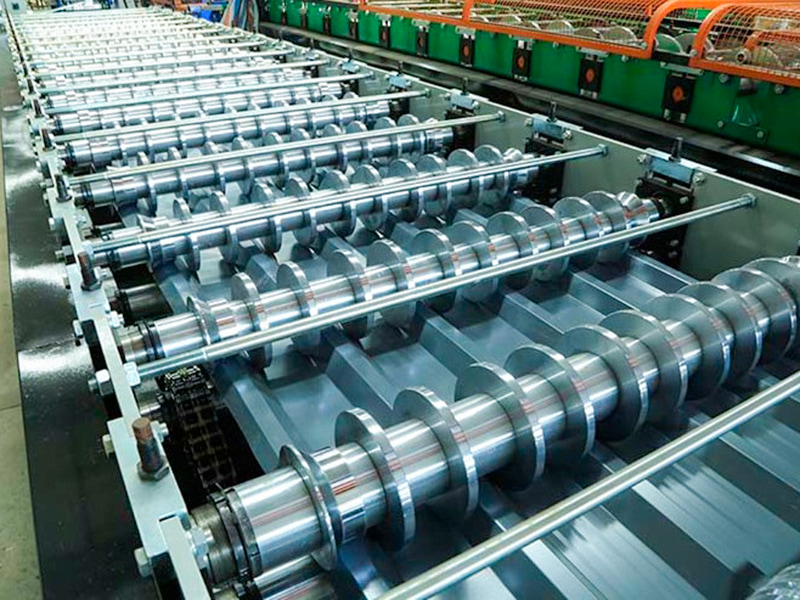

Формовочная машина (стержневой блок): 20–30 комплектов роликов, расположенных ступенчатым образом, разделенных на секции черновой формовки, отделки и калибровки.
Гидравлическая система резки: летающие ножницы/пневматические ножницы (без остановки во время резки, заусенец ≤0,1 мм).

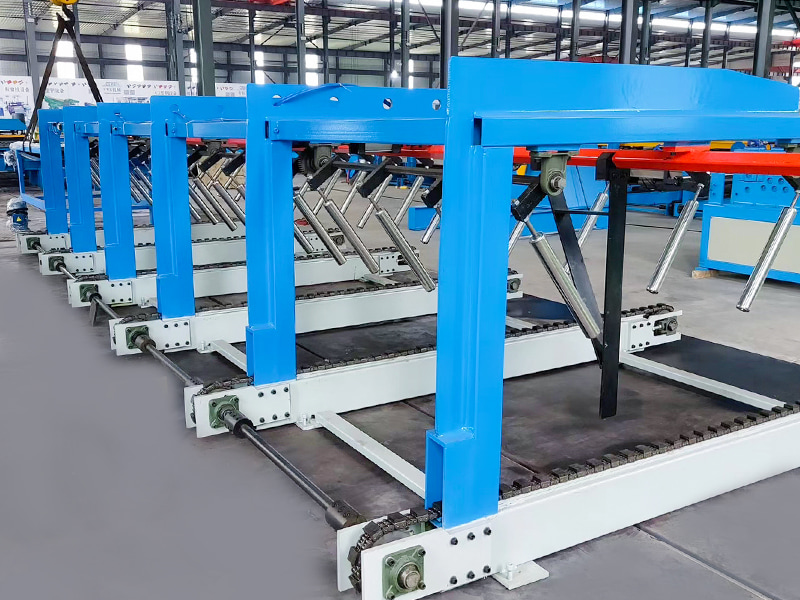

Разгрузочная опора: Формовочный кронштейн конвейера переменной частоты (предотвращает появление царапин и скопление готовых листов).
Шкаф управления: промышленный ПК ПЛК (серия Сименс 1500), поддерживающий доступ к базе данных листовых материалов.
| Технические параметры | ||
| Элемент | Параметр | Замечание |
| База машины | Национальный стандарт № 36 Сталь двутавровой балки | Общая структура сварки |

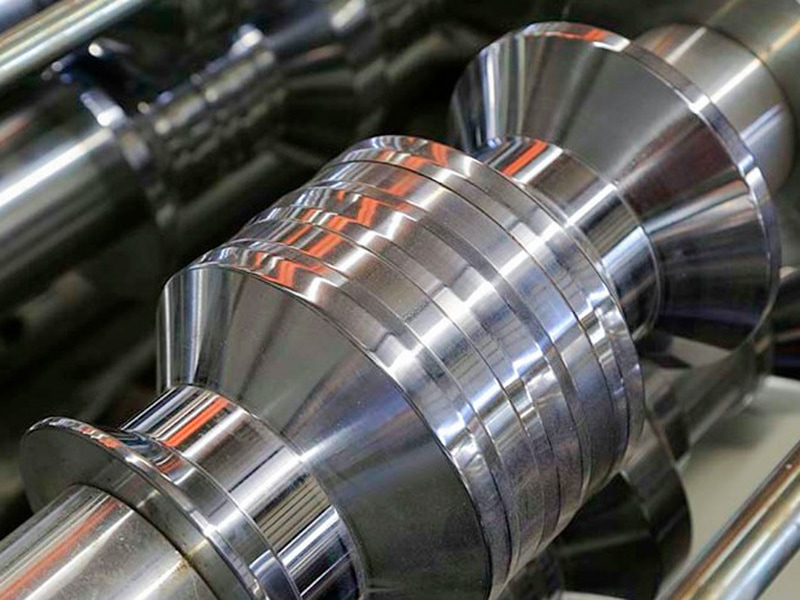

| Материал ролика | Cr12MoV | Вакуумная закалка |
| Главный вал | φ80,45# Сталь | Закалка и отпуск |
| Формирование групп | 20 | |
| Мощность главного двигателя | 11КВт | |
| Метод привода | Цепной привод | |
| Режим отключения | Гидравлическое отключение | Мощность двигателя гидростанции составляет 5,5 кВт |
| Режущее лезвие | Cr12MoV | Закаленный, HRC58-62 |
| Разматыватель | Груз 10 тонн, с погрузочной платформой | Мощность двигателя гидростанции составляет 5,5 кВт |
| Система управления | ПЛК Сименс/Шнайдер | |
| Гидравлическая система | Бренд Пекин Хуаде | |
| Общая длина производственной линии | Около 20 метров | |
| Вес оборудования | Около 8 тонн | |
| Толщина сырья | 0,3-0,8 мм | Оцинкованная катушка Q235 |
| Скорость производства | Более 25м/мин | |
