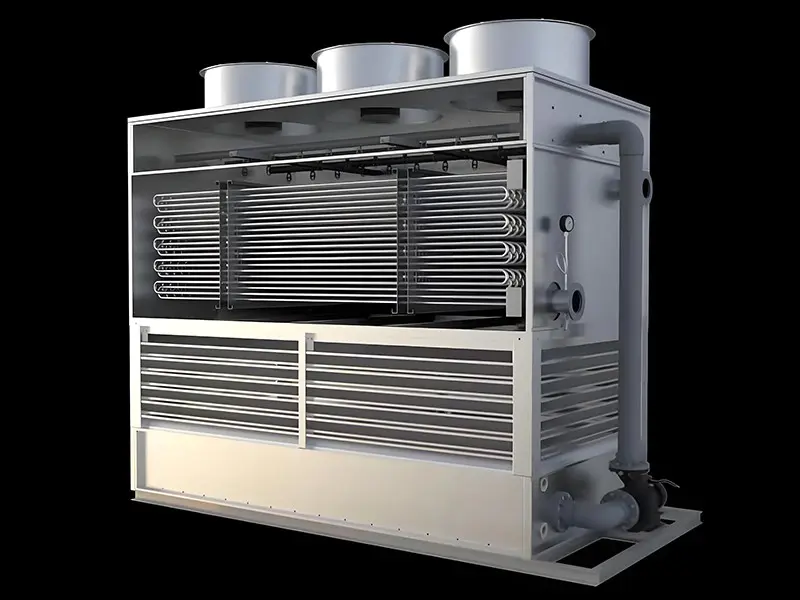

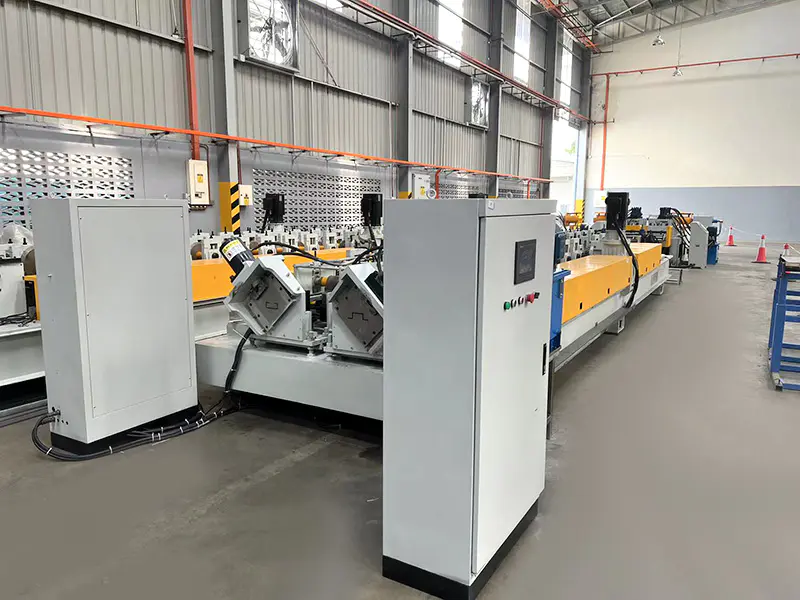

Профилегибочная машина для холодной прокатки градирни — это специализированная производственная линия для профилирования рулонов. Он может непрерывно обрабатывать стальные рулоны/полосы (например, оцинкованную сталь или нержавеющую сталь) при температуре окружающей среды с получением определенных профилей поперечного сечения, необходимых для корпусов градирен и внутренних конструктивных элементов.
Цзянъинь Хайлунский машиностроительный завод is Машина для производства холодного проката градирни Поставщик в Китае. Имея за плечами более 1200 клиентов, мы предоставляем оборудование для профилирования металла на заказ для самых разных отраслей промышленности, поставлять Машина для производства холодного проката градирни для продажи.
Основные характеристики:
1). Специально для градирен: изготавливаемые профили обычно имеют уникальное для градирен поперечное сечение — примеры включают изогнутые гофрированные панели, пластины жесткости, панели корпуса вентиляторной установки и колонны вертикальной рамы.

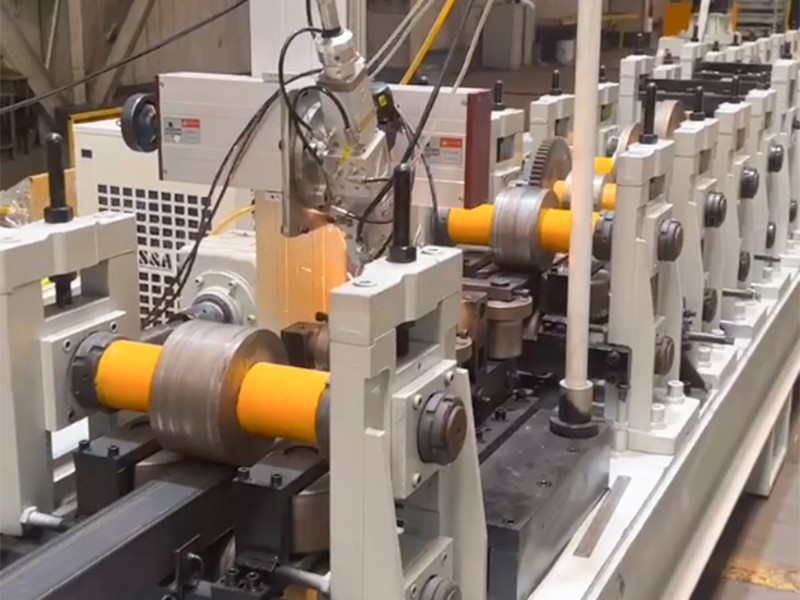

2) Процесс холодной прокатки: с помощью серии прогрессивных наборов роликов (от 10–15 комплектов до более 30 комплектов) стальная полоса постепенно сгибается до желаемой формы без применения тепла, тем самым сохраняя механические свойства материала.
3). Непрерывность и эффективность: система объединяет различные процессы, такие как размотка, правка, штамповка, формовка и резка, для достижения полностью автоматизированного и оптимизированного производственного процесса.
Типичные выходные продукты:

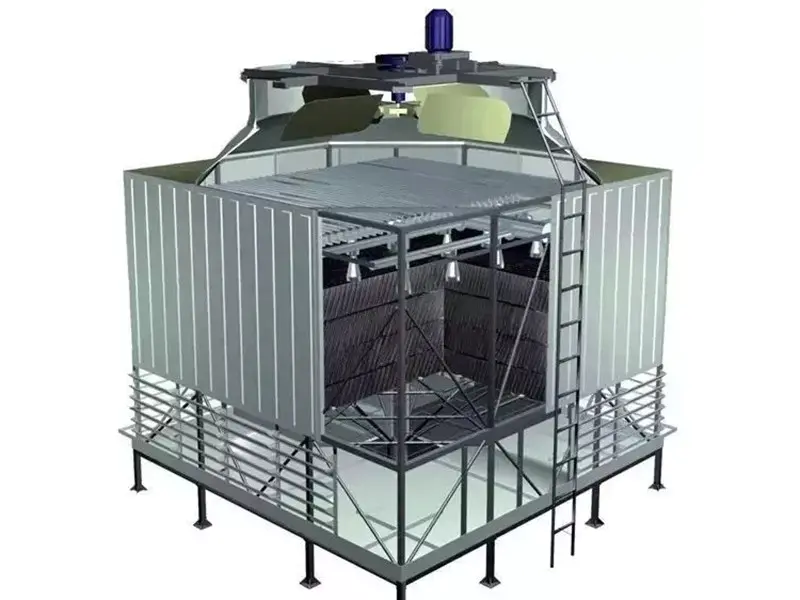

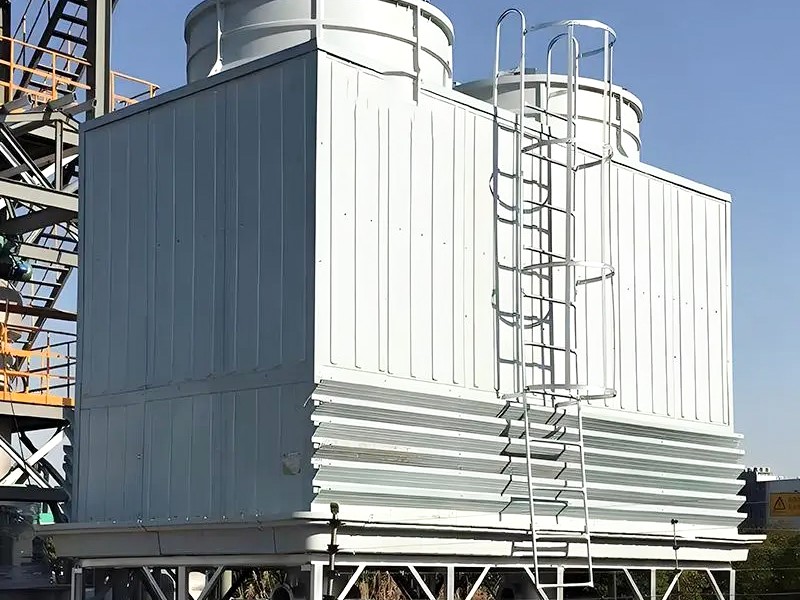

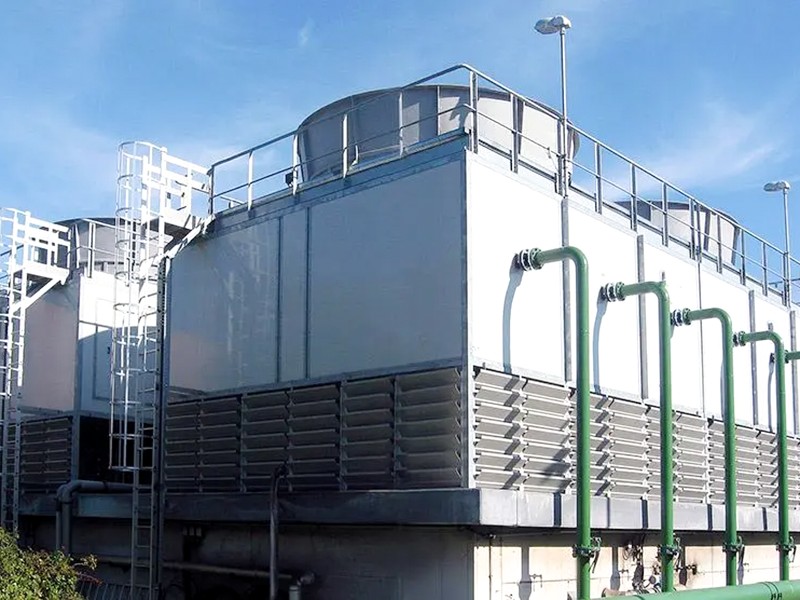

Панели корпуса градирни (часто имеют трапециевидные или изогнутые гофры для повышения жесткости конструкции)

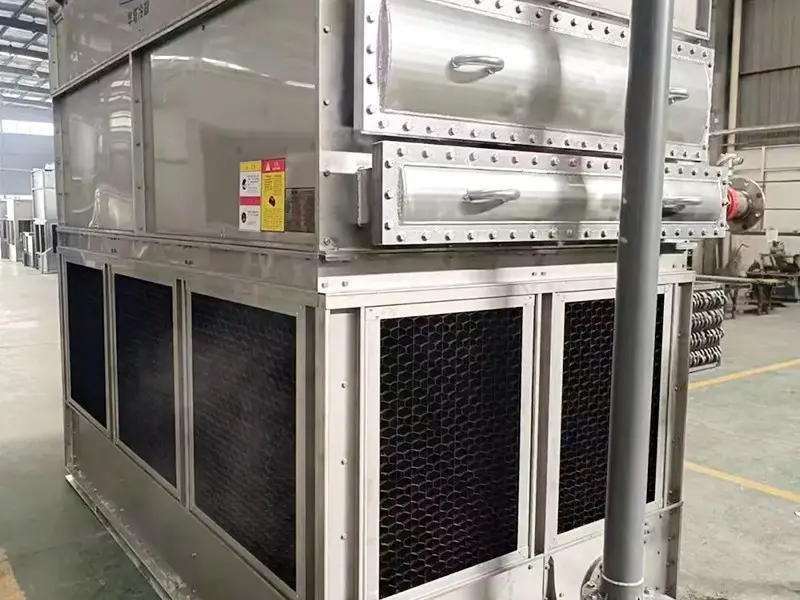

Изогнутые панели корпуса для блоков/цилиндров вентиляторов

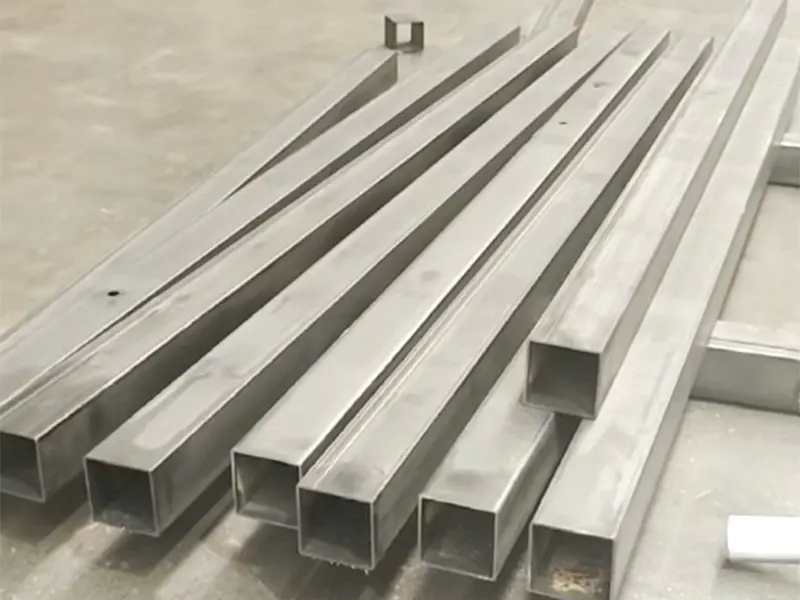

C-канал и Z-прогоны для внутренних опорных конструкций
Кронштейны для поддержки заполняющего материала и боковые пластины каплеуловителя
Основные компоненты:

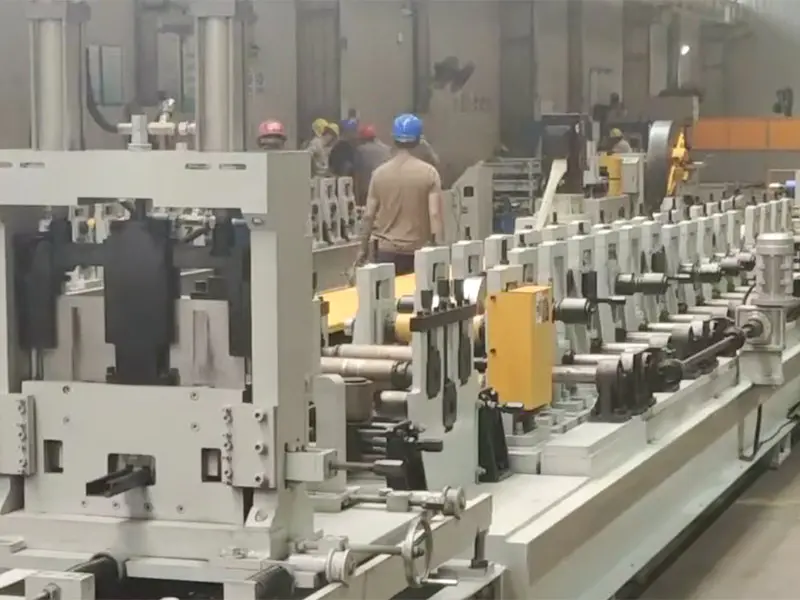

Размотчик → Правильная машина → Сервопитатель (с дополнительным перфоратором) → Профилегибочная машина для основного рулона → Устройство регулировки кривизны (при необходимости) → Устройство резки по длине → Сборный стол
Технические параметры
| Товар | Параметр | Примечание |
| Машинная база | Национальный стандарт № 40 стальная двутавровая балка | Общая сварочная конструкция |
| Материал ролика | Кр12Мо1В1 | Вакуумная закалка HRC60~62 |
| Главный вал | φ90, 40Кр | Закалка и отпуск |
| Формирование групп | 16-18 | |
| Мощность главного двигателя | 25 кВт, К 107 | |
| Редуктор главной передачи | X180 (цилиндрический редуктор X180) | |
| Режим отключения | Гидравлическое отключение сервопривода | Мощность двигателя гидростанции 7,5 кВт. |
| Режим штамповки | Штамповочная машина | |
| Разматыватель | Грузоподъемность 5 тонн, с погрузочной платформой | Мощность двигателя гидростанции 2,2 кВт. |
| Система управления | Сименс/Шайдер ПЛК | |
| Гидравлическая система | Бренд Бэйджин Хуаде | |
| Общая длина производственной линии | Около 30 метров | |
| Вес оборудования | Около 12 тонн | |
| Толщина сырья | 2,0-3,0 мм | Q235 оцинкованная катушка |
| Скорость производства | 10-15м/мин |
