Основные функции:
Размотка: поддерживает и медленно разматывает катушку, снимая с нее напряжение.
Выравнивание: механические ролики устраняют деформации, такие как волнистые края, коробление и развал, восстанавливая плоскостность.
Резка по длине: разрезает непрерывно подаваемую (сплющенную) металлическую полосу на отдельные листы заданной длины.
Особенности оборудования:
Простая конструкция: отсутствуют сложные системы автоматизации, компактная механическая конструкция и небольшие габариты (обычно 5–10 метров в длину).
Преобладает ручное управление: ручная загрузка рулона, регулировка параметров (например, давления выравнивающего ролика) и сбор листов зависят от опыта оператора.
Оптимизированная функциональность: основное внимание уделяется размотке и выравниванию, отсутствуют расширенные функции, такие как автоматическая коррекция полотна, контроль натяжения и прецизионная резка.
Низкая стоимость: цена составляет примерно от 1/5 до 1/3 стоимости полностью автоматической выравнивающей линии (обычно десятки тысяч юаней).
Низкое энергопотребление: мощность двигателя относительно низкая (обычно от 11 кВт до 30 кВт), что делает его пригодным для небольших мастерских.
Типичная структура:

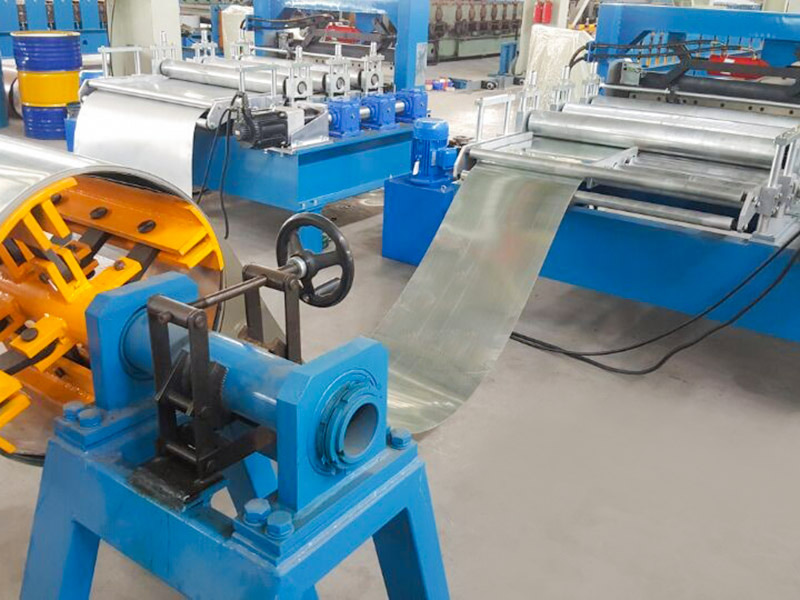

Подставка для размотки: простая конусообразная или консольная конструкция с вручную расширяющейся и сжимающейся катушкой для фиксации рулона.
Платформа подачи: вручную направляет головку полосы в выравнивающую машину.

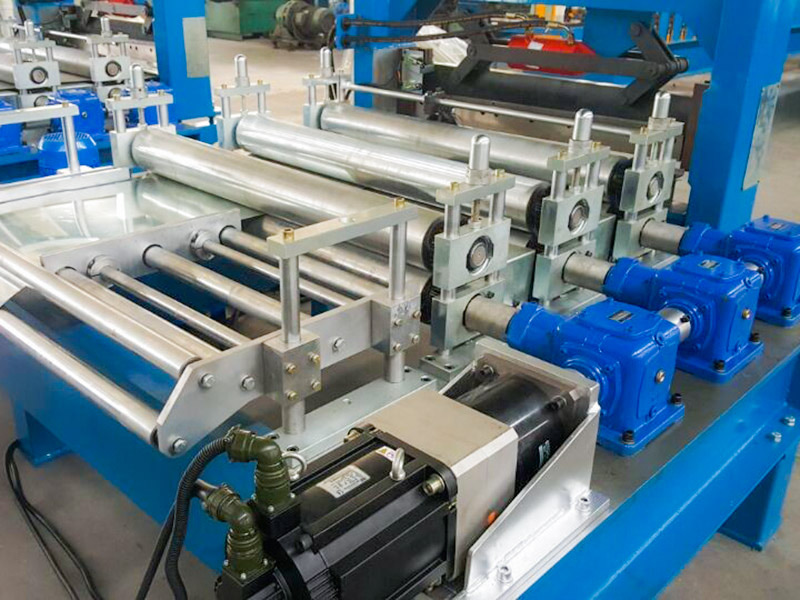

Выравнивающий блок: основной блок, содержащий от 5 до 9 выравнивающих роликов (меньше, чем в усовершенствованных моделях), корректирует деформацию за счет изгиба роликов.
Резущее устройство:
Гидравлические ножницы: низкая стоимость и простота обслуживания, подходят для толщины ≤3 мм (основной выбор).
Пневматические ножницы: еще более доступны по цене, подходят только для листового металла ≤1,5 мм (склонны к деформации).
Режущая стойка: принимает выровненные листы для ручной обработки и штабелирования.
| Требования к мощности | Напряжение | 380 В/50 Гц/3Ph (можно настроить) |
| Мощность главного двигателя | 7,5 КВТ | |
| Мощность резака | 5,5 КВТ | |
| Скорость производства | 10-15м/мин | |
| Толщина конструкции | 18мм | |
| Диаметр вала | 80мм | |
| Водить машину | Механизм | |
| H Сталь | 400мм | |
| Экран | HMI | |
| Тип резки | Установка длины и последующая резка | |
| Система управления | ПЛК Сименс | |
| Размер установки (зависит от окончательного дизайна) | 3,6м×1,5м×1,2м | |
| Общий вес (приблизительно) | 3.0T | |
