Основные ценности оборудования:
Эффективное производство: Непрерывное профилирование со скоростью 15-20 м/мин отвечает потребностям крупномасштабных проектов.
Гарантия точности: обеспечивает допуски по высоте ребер и ширине пластины ≤±0,5 мм (влияют на плоскостность пола).
Возможности настройки: возможна линейная пробивка и резка углов (для размещения пересечений трубопроводов).
Основные компоненты обычно включают в себя:
Загрузчик/разматыватель: загружает и разматывает металлические рулоны.
Гарантийное/выравнивающее устройство: обеспечивает прямой вход полосы в зону формования.

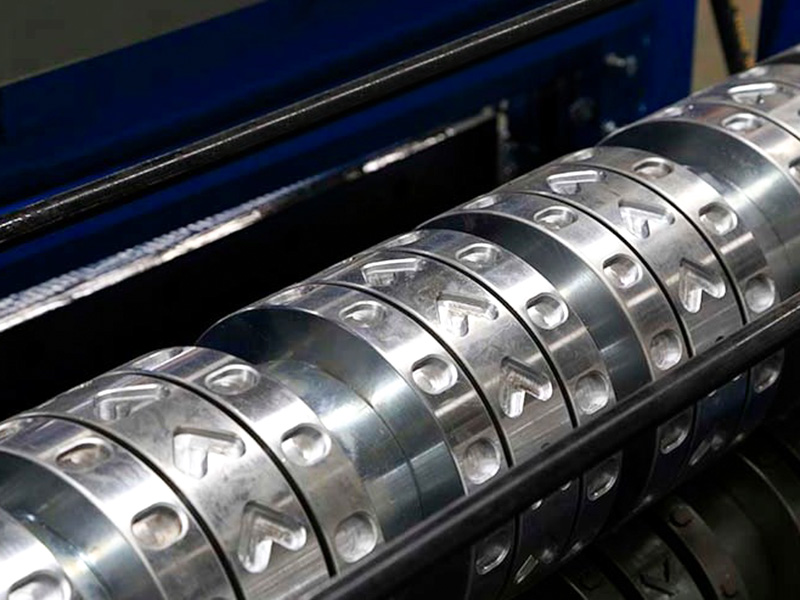

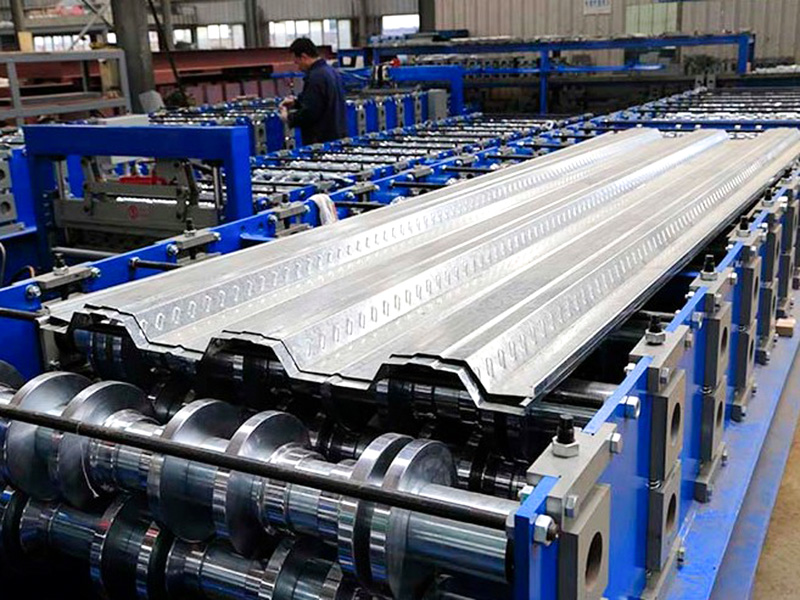

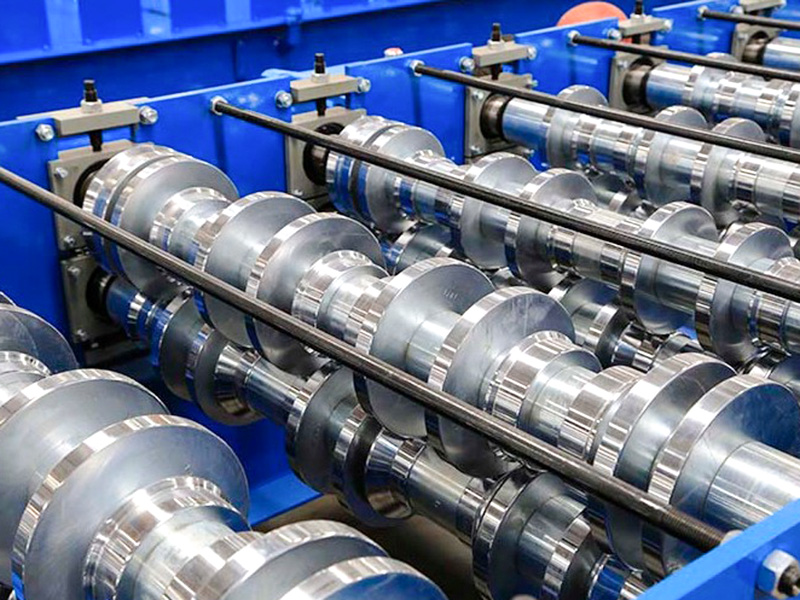

Несколько формовочных клетей: Основной компонент, каждый из которых состоит из одной или нескольких пар верхних и нижних формовочных роликов, отвечает за постепенный изгиб металла.

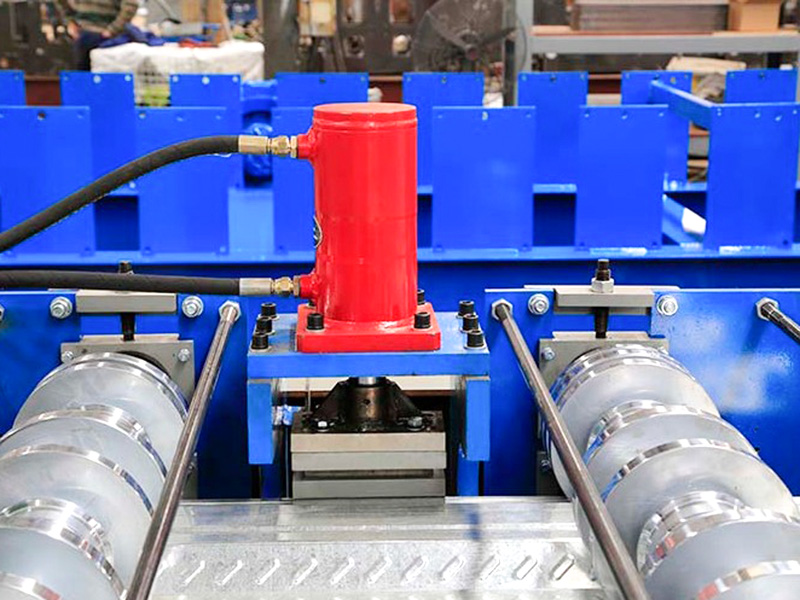

Режущее устройство: Обычно гидравлические летающие ножницы или стопорные ножницы точно разрезают листовой металл до желаемой длины по мере его дальнейшего движения.
Система выгрузки/укладки: собирает и укладывает сформированные и разрезанные листы.
Система управления (ПЛК): контролирует рабочую скорость всей производственной линии, длину резки и подсчет.
Основные характеристики и области применения данного оборудования:
Высокая специализация: ролковые формы разработаны с учетом точных требований к форме поперечного сечения и размерам настила пола YX50-1005, обеспечивая точную точность ключевых параметров, таких как высота волны, расстояние между волнами и эффективная ширина готового изделия.
Эффективное производство: возможна непрерывная работа, скорость производства обычно достигает 15–20 метров в минуту и выше, что делает его пригодным для крупномасштабных проектов.
Совместимость материалов: может обрабатывать рулоны из различных материалов (сталь, алюминий) и покрытий (оцинкованные, с цветным покрытием ПВДФ/полиэстер/СМП и т. д.), толщина которых обычно составляет от 0,8 мм до 1,5 мм (в зависимости от возможностей машины).
Точная резка: каждый лист, оснащенный высокопроизводительной системой резки, точно разрезается по длине.
Автоматизированное управление: система ПЛК позволяет настраивать параметры, контролировать работу и диагностировать неисправности, обеспечивая простоту эксплуатации.
| Технические параметры | ||
| Элемент | Параметр | Замечание |
| База машины | Национальный стандарт № 45 Сталь двутавровой балки | Общая структура сварки |
| Материал ролика | Высококачественная сталь 45# | Тонкая обработка, закалка, покрытие твердым хромом |
| Главный вал | φ80,45# Сталь | Тонкая обработка, закалка |
| Формирование групп | 20 | |
| Мощность главного двигателя | 15КВт | |
| Метод привода | Цепной привод | |
| Режим отключения | Гидравлическое отключение | Мощность двигателя гидростанции составляет 5,5 кВт |
| Режущее лезвие | Cr12MoV | Закаленный, HRC58-62 |
| Разматыватель | Груз 5 тонн, с погрузочной платформой | Мощность двигателя гидростанции составляет 2,2 кВт |
| Система управления | ПЛК Сименс/Шнайдер | |
| Гидравлическая система | Бренд Пекин Хуаде | |
| Общая длина производственной линии | Около 20 метров | |
| Вес оборудования | Около 9 тонн | |
| Толщина сырья | 0,8-1,5 мм | Оцинкованная катушка Q235 |
| Скорость производства | 15~20м/мин | |
