Основные преимущества:
Эффективное производство: Непрерывное профилирование обеспечивает высокую скорость и производительность.
Стабильное качество: Автоматизированное управление обеспечивает постоянную форму и размеры продукта.
Защита фотоэлектрических модулей: процесс холодной гибки исключает потенциальное влияние высоких температур на производительность фотоэлектрического модуля; корпус из алюминиево-магниево-марганцевого сплава обеспечивает надлежащую физическую защиту модулей.

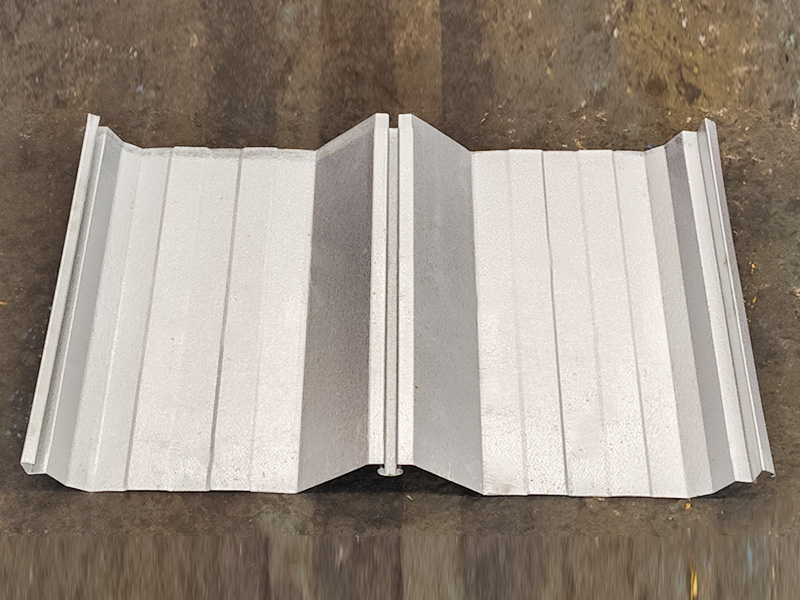

Эстетика и гидроизоляция: формованная черепица обеспечивает превосходное покрытие крыши и структурную гидроизоляцию.
Легкий вес: материал из алюминиевого сплава делает всю систему фотоэлектрической плитки легкой и снижает требования к конструкции крыши.

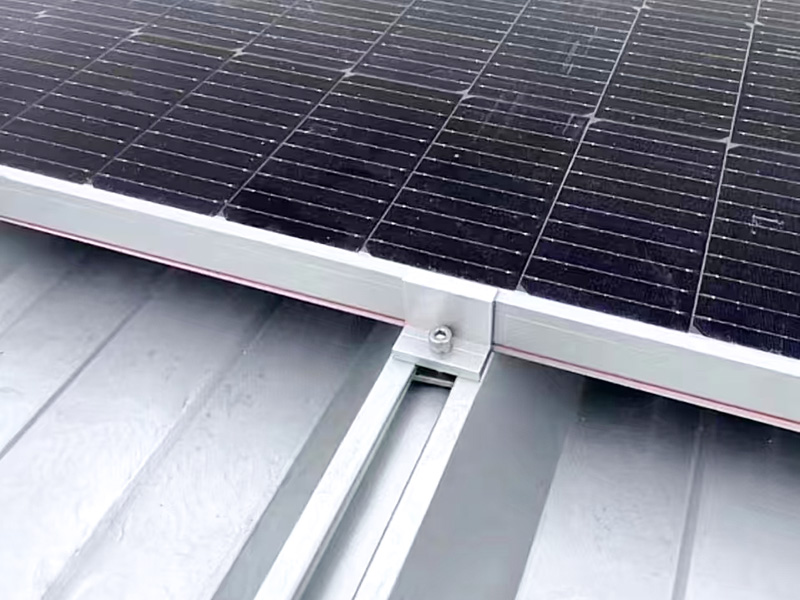

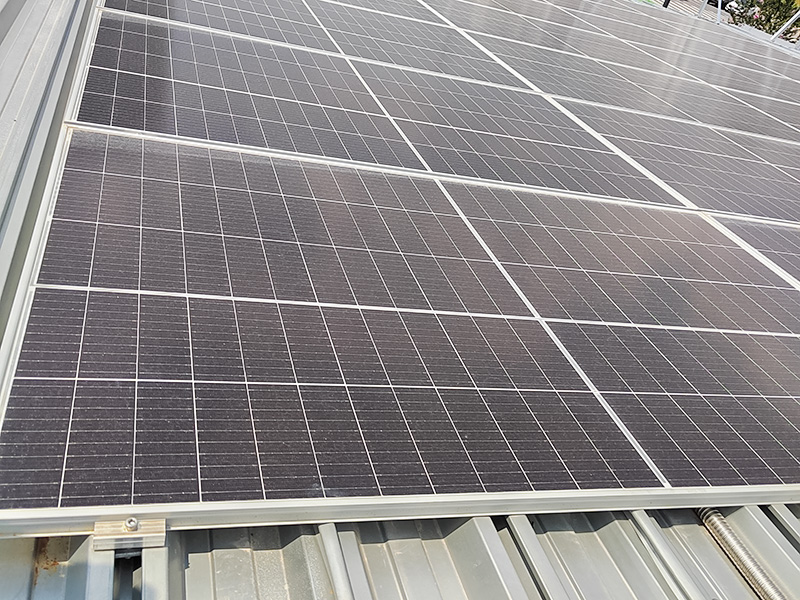

Простота установки: готовую плитку можно устанавливать на месте так же, как и традиционную металлическую плитку, что значительно упрощает традиционный сложный процесс «установки кронштейнов на крышу и последующей установки фотоэлектрических панелей», экономя трудозатраты и время.
Производственный процесс:
Разматывание и выравнивание: рулон алюминиевого сплава разматывается и выравнивается, чтобы исключить сжимающее напряжение и обеспечить поступление плоского материала в секцию формования.
Направление материала: Материал плавно и точно подается в формовочный узел.

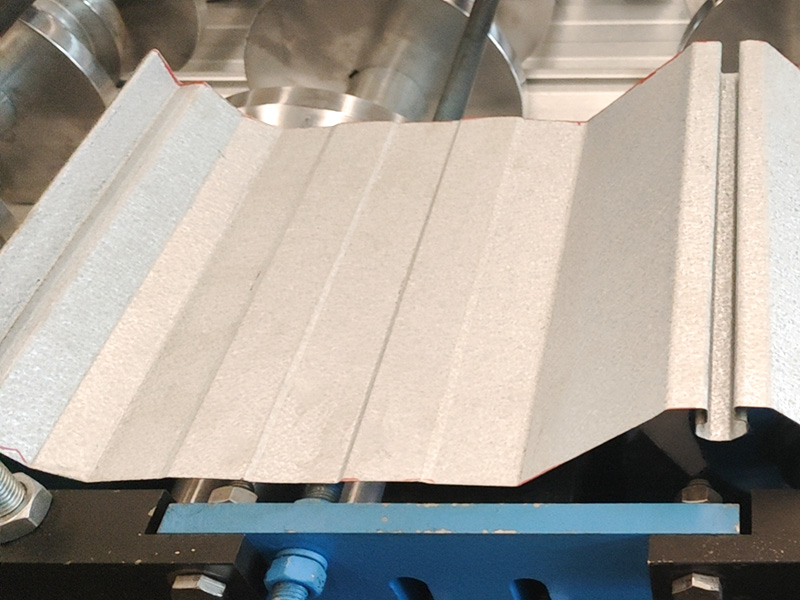

Непрерывное холодное профилирование: материал проходит через несколько наборов тightly расположенных формовочных роликов. Каждый набор роликов прикладывает к материалу определенное изгибающее усилие, постепенно придавая ему форму конечного профиля плитки. Это основной компонент оборудования.
Резка/калибровка: Непрерывно сформированный плиточный материал точно разрезается на нужную длину. Обычно используются гидравлические ножницы или сервоножницы.

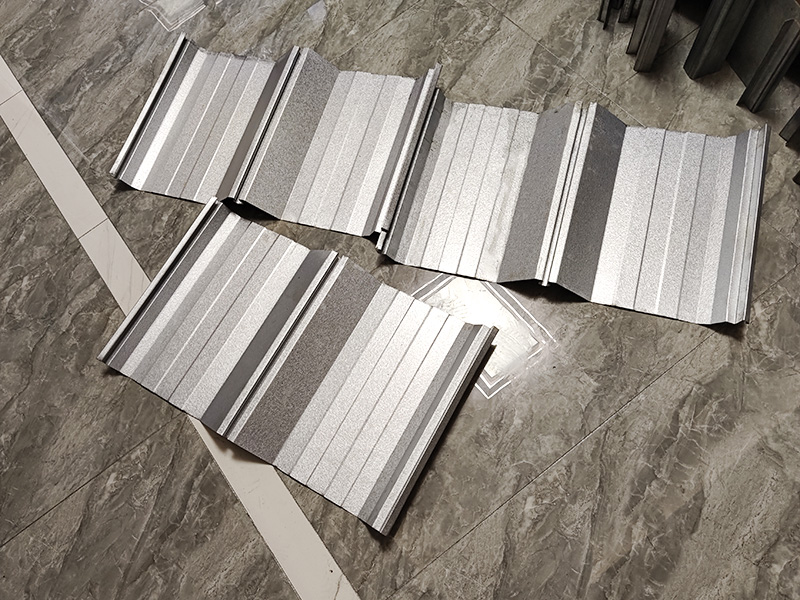

Укладка/сбор: нарезанные готовые фотоэлектрические плитки автоматически аккуратно укладываются для упаковки и транспортировки.
| Технические параметры | ||
| Элемент | Параметр | Замечание |
| База машины | Национальный стандарт № 36 Сталь двутавровой балки | Общая структура сварки |
| Материал ролика | Высококачественная сталь 45# | Тонкая обработка, закалка |
| Главный вал | φ75,45# Сталь | Тонкая обработка, закалка |
| Формирование групп | 20 | |
| Мощность главного двигателя | 11КВт | |
| Метод привода | Цепной привод | |
| Режим отключения | Гидравлическое отключение | Мощность двигателя гидростанции составляет 4 кВт |
| Режущее лезвие | Cr12MoV | Закаленный, HRC58-62 |
| Разматыватель | Груз 5 тонн, с погрузочной платформой | Мощность двигателя гидростанции составляет 2,2 кВт |
| Система управления | ПЛК Сименс/Шнайдер | |
| Гидравлическая система | Бренд Пекин Хуаде | |
| Общая длина производственной линии | Около 20 метров | |
| Вес оборудования | Около 11 тонн | |
| Толщина сырья | 0,4-0,8 мм | Оцинкованная катушка Q235 |
| Скорость производства | 15м-18/мин | |
