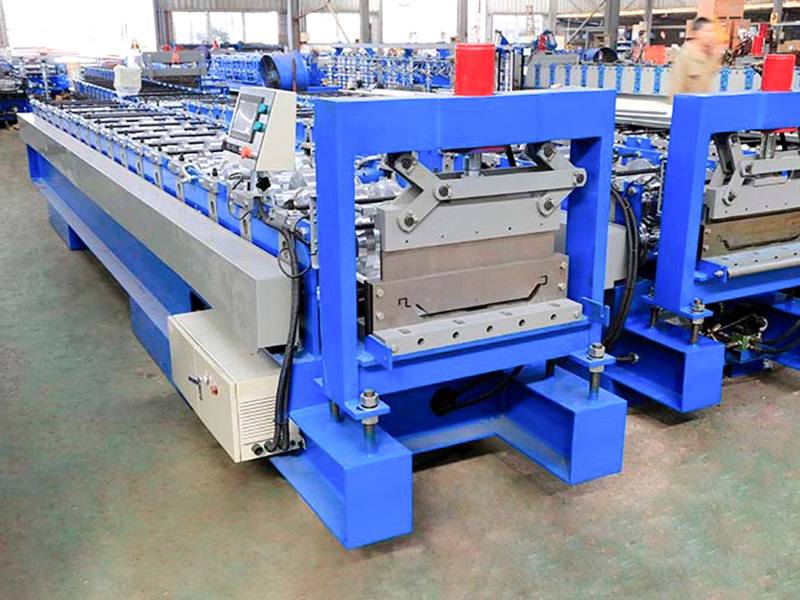

Металлическая кровельная машина со стоячим фальцем типа 490 представляет собой высокотехнологичную систему холодной формовки, разработанную специально для производства кровельных панелей со стоячим фальцем с высоким ребром. Используя прогрессивный процесс профилирования, оборудование преобразует рулоны высокопрочной стали с алюминиево-цинковым или цветным покрытием в кровельные панели уникального поперечного сечения с очень высокими, узкими стоячими ребрами (высота ребер от 25 мм до 65 мм).
Цзянъинь Хайлунский машиностроительный завод is Металлическая кровельная машина со стоячим фальцем типа 490 Поставщик в Китае. Имея за плечами более 1200 клиентов, мы предоставляем оборудование для профилирования металла на заказ для самых разных отраслей промышленности, поставлять Металлическая кровельная машина со стоячим фальцем типа 490 для продажи.
Компоненты оборудования
1). Гидравлический разматыватель: поддерживает рулоны высокопрочной стали; отличается гидравлическим расширением/сжатием с высоким крутящим моментом и демпфирующей тормозной системой.
2). Многороликовый блок выравнивания и подачи для тяжелых условий эксплуатации: эффективно устраняет внутренние напряжения в высокопрочной стали (G550) и обеспечивает высокую точность входа плоского листа в основной формовочный блок.
3). Сервосистема предварительной перфорации (опция): Пробивает установочные отверстия (для соединения Т-образных фиксированных кронштейнов) через заданные интервалы, пока материал еще плоский.

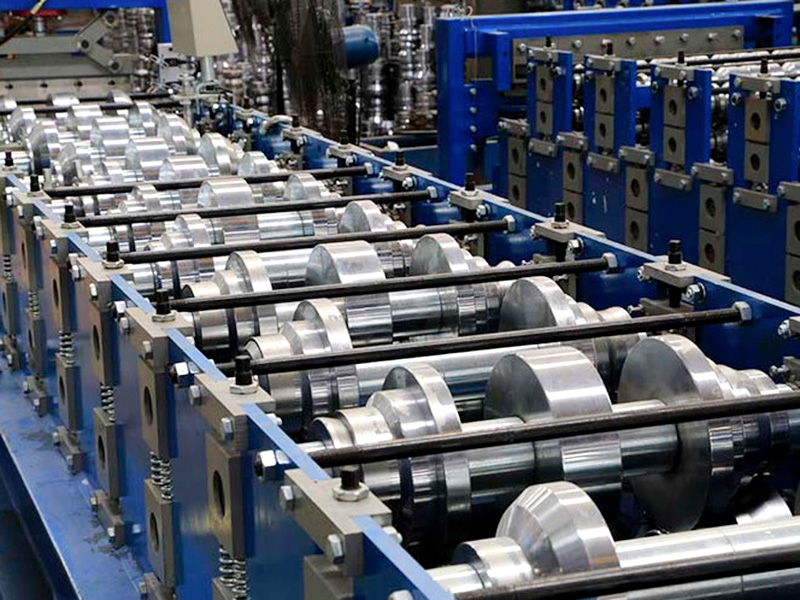

4). Основной блок профилирования (основной компонент): имеет прочную утолщенную цельную рамную конструкцию и 18–22 станции последовательной формовки. Главные валы изготовлены из высокопрочной легированной стали большого диаметра, подвергнутой прецизионной термообработке (закалке и отпуску), чтобы выдерживать огромные боковые силы, возникающие при формовании сверхвысоких ребер.

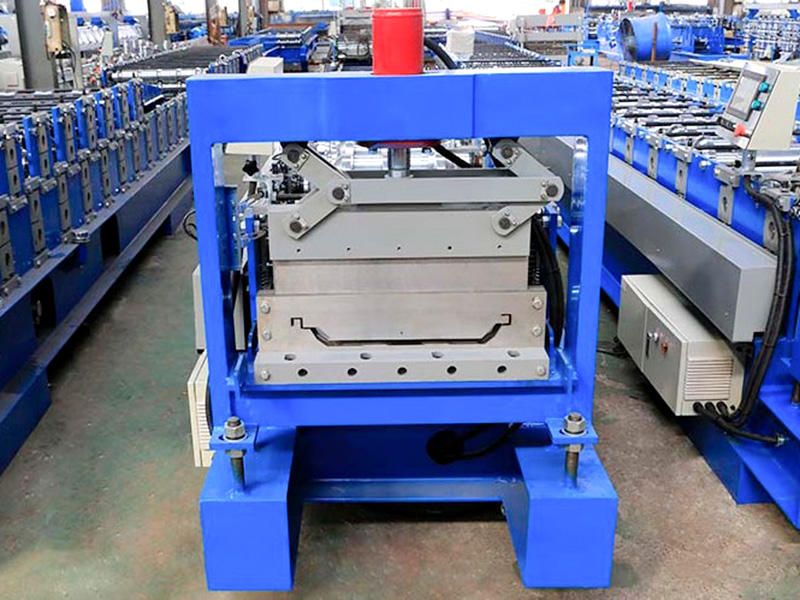

5). Система обрезки по длине: стандартные гидравлические ножницы гарантируют, что профиль с высокими ребрами на концах панели не будет сдавливаться или деформироваться.

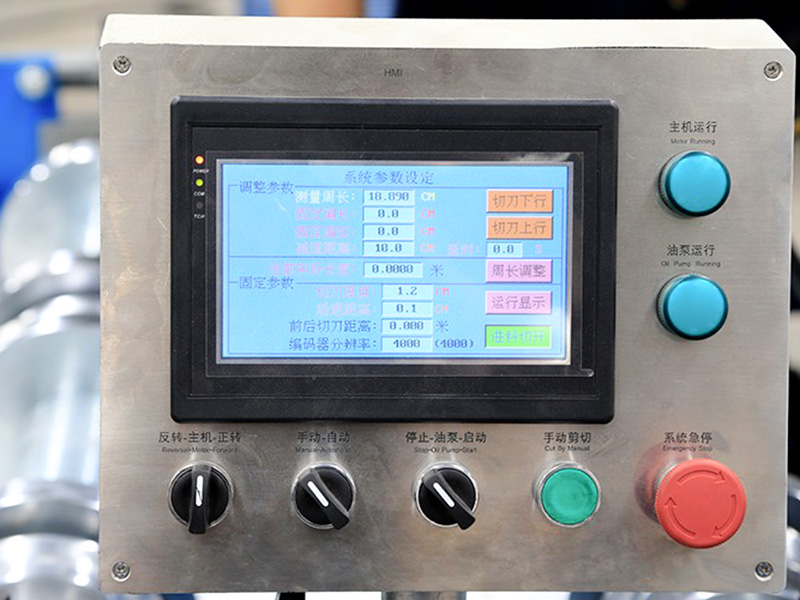

6). Полностью автоматическая система управления ПЛК: оснащена ЧМИ (человеко-машинный интерфейс) для достижения точного замкнутого контура управления скоростью формования, интервалами штамповки и длиной резки.
Стандартный процесс:
Размотка → Выравнивание и подача → (Предварительная штамповка) → Профилегибочная станция 18–22 → Отрезка по длине (летучая пила или гидравлические ножницы) → Выгрузка готовой продукции
Области применения
Профили панелей, производимые на этом оборудовании, ориентированы на архитектурный рынок высокого класса:
Крупномасштабные общественные здания: терминалы аэропортов, станции высокоскоростной железной дороги, крупные спортивные площадки и выставочные центры.
Знаменитые промышленные здания: крупные логистические и складские центры, высококлассные производственные предприятия.
Элитное жилое и коммерческое жилье: роскошные комплексы вилл и крыши коммерческих комплексов.
Технические параметры
| Товар | Параметр | Примечание |
| Машинная база | Национальный стандарт № 45 стальная двутавровая балка | Общая сварочная конструкция |
| Материал ролика | Высококачественная сталь 45#. | Тонкая обработка, закалка, покрытие твёрдым хромом. |
| Главный вал | φ75, сталь 45# | Тонкая обработка, закалка |
| Формирование групп | 18 | |
| Мощность главного двигателя | 7,5 кВт | |
| Метод привода | Цепной привод | |
| Режим отключения | Гидравлическое отключение | Мощность двигателя гидравлической станции составляет 4,0 кВт. |
| Режущее лезвие | Кр12МоВ | Закаленный, HRC58-62 |
| Разматыватель | Грузоподъемность 5 тонн, с погрузочной платформой | Мощность двигателя гидравлической станции составляет 2,2 кВт. |
| Система управления | Сименс/Шайдер ПЛК | |
| Гидравлическая система | Бренд Бэйджин Хуаде | |
| Общая длина производственной линии | Около 18 метров | |
| Вес оборудования | Около 6 тонн | |
| Толщина сырья | 0,4-0,8 мм | Q235 оцинкованная катушка |
| Скорость производства | 12~15м/мин |
